Приточно вытяжная вентиляция компактная

Компактные вентиляционные установки

В настоящее время вентиляционные установки являются одним из основного оборудования практически каждой вентиляционной системы. Они предназначены для принудительного обеспечения непрерывного поступления и дальнейшее перераспределение воздуха в помещении. Необходимость системы вентиляции на различных объектах вызвана различными мотивами. Где-то это необходимость по строительным нормам, а где-то просто необходимость в дополнительном комфорте и удобстве. Данные установки устроены таким образом, что с помощью них обеспечивается как поступление свежего воздуха, так и отток отработанного. Установка мощных сборных приточно-вытяжных систем наиболее уместна для крупных объектов, таких как спортивные сооружения, административные и промышленные объекты, гостиницы, кинотеатры, офисы и другие.

В последние 20 лет осуществляется интенсивное развитие комнатных малогабаритных приточно-вытяжных систем, называемых компактными.

Картинка Андрея с применение приточно-вытяжной установки.

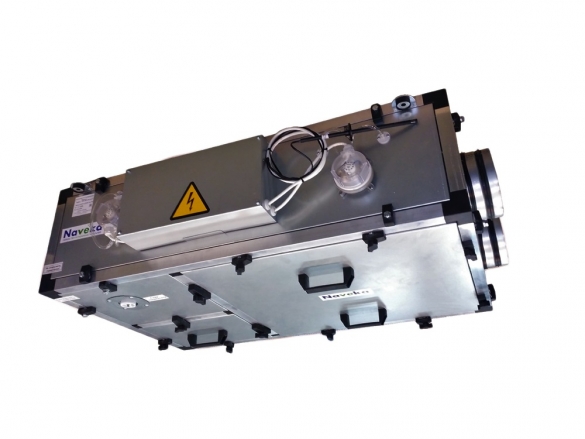

Компактные вентиляционные установки представляют собой небольшие моноблочные устройства, в основном предназначенные для обеспечения свежим воздухом небольших помещений (офис, квартира, частный дом, учебное заведение и т.д.). Как правило их производительности бывают в диапазоне от 200 до 2000 м 3 /ч. Их обычно хватает на помещения от 100 до 500 м 2 в зависимости конечно от необходимой кратности воздухообмена.

Принцип работы таких установок прост: вентилятор осуществляет забор приточного воздуха с улицы, калорифер его нагревает, рекуператор передает тепло от удаляемого воздуха к приточному, фильтры очищают, а автоматика управляет процессом. Преимуществом подобного типа установок являются: компактность и легкость монтажных работ, низкий уровень шума. Возможна как внутренняя, так и наружная установка.

Приточно-вытяжные вентиляционные установки с рекуперацией тепла пользуются особой популярностью. Отметим главные преимущества использования подобного рода установок.

Снижение энергетических затрат непосредственно благодаря рекуперации тепловой энергии на климатическое оборудование в масштабах помещения или всего здания. При этом обеспечивается полноценная приточно-вытяжная вентиляция.

Комфортный воздухообмен: так как воздухообмен между помещением и окружающей средой происходит одновременно и в обоих направлениях, то в помещении устанавливается и поддерживается температура внутреннего воздуха, обеспечиваемая работой кондиционеров или отопительной системой здания. Активный воздухообмен возможно организовать даже в помещениях без окон и щелей.

Звукоизоляция: между приточным и вытяжным воздушным потоком могут возникать шумы, поэтому теплообменник ПВУР обеспечивает идеальную звукоизоляцию.

Состав системы

Все компактные моноблочные установки славятся тем, что они продаются уже как готовое изделие, в общем корпусе которой уже встроены все необходимые элементы: фильтры, тэны, вентиляторы, рекуператоры. Отдельными опциями могут быть блок охлаждения, блок увлажнения или осушения и т.д.

Картинка – схема внутренних компонентов установки

Вентилятор – устройство, обеспечивающее необходимую скорость потока. Летом поток должен двигаться на максимальной скорости для обеспечения свежим воздухом, а зимой на низкой скорости поток, чтобы успевать достаточно прогреваться от рекуператора. Управление может быть дистанционным, выносится на панель в удобном месте или даже программироваться в зависимости от времени суток.

Фильтры – это приборы для очистки воздуха. Классифицируются в зависимости от эффективности очистки: фильтры грубой очистки, фильтры тонкой очистки и фильтры особо тонкой очистки.

Рекуператоры — рекуперационная установка пропускает вытяжной воздух через теплообменник, где часть его тепла передаётся стенкам конструкции. Параллельно проходит внешний приточный воздух, который, не перемешиваясь с отработанным, получает тепло от того же теплообменника и поступает в комнаты уже подогретым.

Калориферы – теплообменники, которые используются в том случае, когда одной лишь рекуперации недостаточно для создания оптимальных и комфортных условий микроклимата. Помимо установок с электрическим подогревом, также применяются компактные приточные установки с водяным калорифером.

Воздуховоды – собственно каналы, по которым осуществляется транспортировка воздуха от места его забора до помещения.

Основные производители мини приточных систем вентиляции

Приточно-вытяжные компактные установки систем вентиляции предназначены для проектирования и эксплуатации вентиляционных систем таких небольших объектов, как коттеджи, квартиры, офисы, индивидуальные дома, магазины, клиники, кафе. В настоящее время на рынке компактных вентиляционных установок можно выделить следующие крупные компании-изготовители: DANTEX, Electrolux, RoyalClima и Mitsubishi Electric. Остановимся подробно на главных характеристиках компактных установок каждого производителя.

ВАЖНО! При использовании приточно-вытяжных установок в холодном климате (где бывают температуры ниже – 25°С) необходима установка дополнительного нагревателя в систему для догрева воздуха, когда не справляется система рекуперации тепла.


Приточно-вытяжные установки DANTEX DV

Первоначально произведем расшифровку обозначения маркировки компактных установок с рекуперацией тепла, использующейся фирмой DANTEX (таблица 1).

Модульные вентиляционные установки: особенности выбора и эксплуатации

Как правильно выбирать приточно-вытяжную установку, какие параметры учитывать, что нужно знать о рекуператорах и чем отличаются друг от друга идентичные, на первый взгляд, модели

Для своих домов участники FORUMHOUSE все чаще выбирают энергосберегающую вентиляцию, которая позволяет свести к минимуму затраты электроэнергии. В этой статье с помощью специалиста ООО «Развитие», производителя вентиляционного оборудования NAVEKA мы расскажем об особенностях модульных вентиляционных установок и о том, как их выбирать с учетом особенностей вашего жилища.

Содержание:

  • Критерии выбора вентиляционной установки
  • Выбор установки в зависимости от типа размещения
  • Сильные и слабые стороны моделей приточно-вытяжных установок с рекуперацией тепла
  • Когда будет достаточно компактной приточной установки

Как выбрать вентиляционную установку

Система вентиляции с использованием приточно-вытяжных установок считается наиболее эффективной среди существующих в настоящее время. Затраты энергии при ее использовании сводятся к минимуму, а это очень важно для пользователей FORUMHOUSE, стремящихся к созданию пассивных домов. Для таких людей приточно-вытяжные установки с рекуперацией тепла «становятся стандартом de facto».

Остальные варианты либо не обеспечивают требуемые параметры воздуха, либо обеспечивают, требуя при этом высоких эксплуатационных затрат.

Какие критерии важны при выборе установки и на что нужно обращать внимание в первую очередь, объясняет главный инженер ООО «Развитие» Виктор Пыхачев.

Для выбора вентиляционной установки первым делом надо рассчитать необходимый объемный расход воздуха, который обеспечит соблюдение норм и создаст комфортную атмосферу.

Расход воздуха определяется по кратности обмена воздуха, по количеству людей, находящихся в помещении, по наличию вредных выбросов.

Наружные климатические условия будут влиять, в основном, на применение дополнительных нагревательных элементов. Так, для регионов с температурой на улице менее -25 С рекомендуется устанавливать предварительный нагреватель.

Что не принципиально для общеобменной вентиляции, так это материал стен дома. Никакой «специфики СИП» или «специфики бруса» учитывать не надо. Зато существенным будет наличие или отсутствие влагопритока.

Возможные источники влагопритока:

  • строительные материалы в недавно построенном жилье (они дают существенный влагоприток);
  • открытые источники воды и увлажненные поверхности (бассейн, сушка белья, поливаемые растения);
  • некачественная гидроизоляция помещения.
Читать еще:  Как утеплить уличную железную дверь?

На момент выбора вентиляционной установки надо понимать, нужно ли сохранить влажность в помещении (осуществить возврат влаги) или повышенная влажность для данного типа помещения не желательна.

В зависимости от компоновки установки делятся на три типа.

Тип установки

Особенности

Компактное подвесное исполнение для монтажа под потолком.

Исполнение с патрубками, выходящими наверх. Идеально для расположения в нише. Может быть установлена на улице или на чердаке.

Классическое исполнение приточно-вытяжной установки, когда вытяжная часть расположена над приточной, а патрубки – с торцевых сторон.

Обслуживание установок Compact осуществляется преимущественно снизу. Этот момент надо учитывать, если после монтажа установки будет обустраиваться фальшпотолок. Панели компактных установок полностью съемные – фиксация барашками, поэтому даже после монтажа профиля подвесного потолка, сохраняется возможность (хоть и ограниченная) открыть сервисную дверь.

Как «читать» составляющие установки

При выборе приточно-вытяжных установок наш эксперт советует обращать пристальное внимание на применяемые в них компоненты. Многое зависит от типа рекуператора, но и другие составляющие не менее важны. Разберем на примерах.

Установка с алюминиевым пластинчатым рекуператором, многоскоростными улиточными вентиляторами, PTC-нагревателями, карманными фильтрами, встроенной автоматикой и пультом ДУ.

Алюминиевый рекуператор более надежен и долговечен, чем другие. Наилучшее применение для него — в помещениях, где нежелателен возврат влаги из вытяжного воздуха. Оно обосновано в помещениях с избыточной влажностью (сауны, бассейны…).

Многоскоростные улиточные вентиляторы работают тихо и потребляют мало электроэнергии. Саморегулирующиеся ТЭНы на основе PTC-элементов безопасно нагревают воздух не выжигают кислород.

Карманные фильтры имеют большую поверхность, а, следовательно, меньшее сопротивление и больший срок эксплуатации. На фильтрах установлены реле перепада давления, которые отслеживают засорение: при чрезмерном засорении на пульте появляется соответствующее сообщение.

Установка с роторным рекуператором, PTC-нагревателями, карманными фильтрами, встроенной автоматикой и пультом ДУ.

Роторный рекуператор более эффективен, чем пластинчатый (в среднем на 20-30%), и позволяет экономить больше тепла. У данного типа рекуператора возможен небольшой переток вытяжного воздуха в приточный, поэтому его не рекомендуется применять там, где в вытяжном воздухе есть вредные вещества.

Установка с мембранным пластинчатым рекуператором, мотор-колесами с трансформаторным регулированием скорости вращения (они позволяют развивать больший напор, но по сравнению с улитками имеют чуть больший аэродинамический шум), PTC-нагревателями, кассетными фильтрами, автоматикой и пультом ДУ.

Мембранный рекуператор позволяет осуществлять возврат влаги из вытяжного воздуха. Такой эффект нужен в помещениях, где в зимний период очень низкая влажность, а «вернувшаяся влага» не несет опасности для микроклимата.

Управления этим процессом в установке нет. Когда относительная влажность в помещении становится очень низкой и это может критически отражаться на материалах помещения или здоровье людей, есть более качественный способ поддержания влажности – при помощи увлажнителя воздуха.​

Материал мембранного рекуператора имеет меньшую механическую прочность, и вероятность замены может возникнуть к 4-5 году эксплуатации. Но такая замена не требует специальных навыков и больших финансовых затрат.

Вытяжной канал

Приступая к обустройству вентиляции, участники нашего портала нередко беспокоятся из-за возможного «засасывание запахов и газов» из фанового стояка в вытяжной канал с рекуператором.

Подскажите, какое расстояние на кровле следует соблюдать между выходом вентиляции фанового стояка и выходом вытяжного канала рекуператора? Приток планирую сделать в фронтоне.

Установка с рекуператором — принудительная вентиляция. Если она будет работать непрерывно, то никакие «засасывания запахов и газов» из фанового стояка в вытяжной канал невозможны.

Если установка выключена, то поток прекращается, и чтобы не было самопроизвольного перетекания воздуха с улицы в помещение, рекомендуется устанавливать воздушные заслонки с приводом или обратные клапана, которые автоматически перекроют воздуховод при отсутствии напора воздуха. А если нет перетекания воздуха, то расстояние фанового стояка и выхода вытяжки вытяжного канала рекуператора не имеет значения.

Внутри вытяжного канала, расположенного на улице или на неотапливаемом чердаке может конденсироваться влага. Такие участки воздуховода следует изолировать минеральной ватой толщиной не менее 50 мм.

Когда хватает компактной приточной установки

При всех преимуществах приточно-вытяжных систем, иногда их применение бывает избыточным – достаточно просто приточной системы, например, для компенсации небольшого расхода воздуха в котельной. Такие компактные приточные установки удобны и в монтаже, и в эксплуатации.

Если рассматривать готовую приточную установку, то настоятельно рекомендую остановить выбор на варианте со встроенной автоматикой. Такие устройства собираются и тестируются в заводских условиях, а это гарантированный результат качественной работоспособности. При кажущейся простоте там много своих нюансов, например, для продува электронагревателя после выключения установки должна быть реализована задержка выключения вентилятора.

Обычно даже профессиональные монтажники предпочитают установки со встроенной автоматикой, потому что им важно быстро и качественно выполнить свою работу и не ездить на многочисленные жалобы клиента, у которого что-то неправильно работает.

Выводы

Даже очень хорошую установку можно испортить неправильными расчетами, неграмотным монтажом и неправильно подобранными фасонными материалами. Система будет отрабатывать на 100% при соблюдении следующих составляющих:

  • правильного расчёта всей системы вентиляции;
  • хорошего оборудования и материалов;
  • правильного монтажа.

В нашем ассортименте есть как установки с тихими улиточными вентиляторами малого напора, так и установки на базе мотор-колес , напор которых существенно больше.

Что касается применения рекуператора, то он действительно может дать значительную экономию, но здесь нужно ориентироваться на имеющиеся энергетические ресурсы.

Если у вас в доме нет проблем с ограничением или ценой энергоресурсов, то рекуперация теплоты вам однозначно ни к чему. Если же вы оплачиваете потребляемые ресурсы, то рекуперация тепла даст вам сильно сэкономить.

На FORUMHOUSE можно поучаствовать в обсуждении приточно-вытяжных установок с рекуперацией тепла, прочитать статью об особенностях вентиляционных систем, которые устраивали участники FORUMHOUSE.Все темы по устройству и эксплуатации вентиляции собраны в профильном разделе.

Видео рассказывает, как устроены вентиляция и отопление в соломенном доме.


Вентиляционные установки — Приточно-вытяжные


Производители

Для обеспечения забора загрязненного воздуха и подачи свежего в рабочую зону действующего предприятия устанавливаются промышленные вентиляции. Они бывают естественные и механические.

При простой естественной вентиляции воздушные массы перемещаются за счет разницы давления снаружи и внутри. Здесь срабатывают естественные факторы: температура воздуха, сила ветра и т.д. Для постоянного воздухообмена и поддержания чистоты воздуха естественная вентиляция может быть и организованной. В жилых и административных зданиях чаще применяются вытяжные естественные вентиляции без организации притока воздуха.

В промышленных помещениях может использоваться естественная вентиляция с приточно-вытяжной организацией потока воздуха. Движение регулируется степенью открывания и закрывания фрамуг и зависит от наружной температуры воздуха и силы ветра. Из плюсов – отсутствие механических энергозатрат. Но в теплый период года эффективность падает, а поступающий воздух не очищается и не охлаждается.

Для достижения большего радиуса действия, чтобы исключить зависимость от природных факторов, для очищения, увлажнения или осушения воздуха внутри помещения используется система приточно вытяжной вентиляции со специальными механическими побудителями. На сегодняшний день она является самой распространенной. Приточной системой воздух подается в помещение, а вытяжной удаляется. Обе эти системы работают одновременно.

С целью создания нормальных санитарно-гигиенических условий для людей, работающих в больших промышленных помещениях, используют приточно вытяжные установки. Нагрев и увлажнение воздуха осуществляется при помощи рекуператора. Он извлекает тепло и влагу из утилизированного воздуха и передает их поступающему.

Читать еще:  Нужна ли гидроизоляция при утеплении лоджии?

Вентиляционные приточно вытяжные установки с рекуператором очень эффективны для помещений производственного и общественного назначения. В отличие от кондиционеров, вентиляционные системы являются предметами первой необходимости для создания благоприятной воздушной среды в рабочей зоне.

С развитием энергосберегающих технологий все большую популярность приобретают приточно вытяжные установки с рекуперацией тепла. Система построена таким образом, что при теплообмене не происходит смешивания поступающего и удаляемого воздуха. В рекуператоре используется очень тонкая мембрана, которая выдерживает высокую влажность и мороз, при этом создана максимальная площадь теплообмена, чем достигается качественный результат.

В помещениях небольшого объема используют компактные приточно вытяжные установки, которые представляют собой небольшие устройства, предназначенные для подачи, очистки и удаления отработанного воздуха. Монтировать их можно как горизонтально, так и вертикально: устанавливаются на полу, подвешиваются к потолку или монтируются на стене. В холодное время года такая установка подогревает входящий воздух до комфортной температуры, для этого устанавливается калорифер, который может быть электрическим или водяным. Водяной калорифер подключается к системе водяного отопления, что позволяет экономить электроэнергию. Это актуально в случае, когда есть ограничения по нагрузке на электросеть.

Приточно вытяжная установка, цена на которую доступна, является комплексом приточно вытяжных вентиляционных систем, что делает монтаж недорогим.

Перед тем как купить приточно вытяжные установки, вы можете почитать отзывы покупателей, чтобы определиться с условиями монтажа и выбрать наиболее подходящую модель.

Приточная вентиляция в квартире: варианты организации воздухообмена

Грамотно организованная приточная вентиляция в квартире – основа комфортного микроклимата в жилом помещении. Очень часто естественный воздухообмен не обеспечивает достаточное поступление свежего воздуха и приходится искать альтернативные способы улучшения приточной вентиляции.

Мы расскажем все о существующих вариантах организации воздухообмена, поможем выбрать оптимальный метод. В представленной статье подробно описаны простейшие варианты устройств для улучшения вентилирования и сложные технические системы. С учетом наших рекомендаций вы значительно улучшите условия проживания.

Воздухообмен – залог здорового микроклимата

Для нормальной эксплуатации квартиры достаточно однократного воздухообмена в час. Выполнение этой нормы обеспечивается прокладкой вентканалов естественной вытяжки.

Поступление свежего воздуха при неорганизованном воздухообмене осуществляется через неплотности оконных рам, щелевые отверстия в дверных конструкциях, форточки и паропроницаемый стеновой материал.

После установки герметичных стеклопакетов схема вентилирования дает сбой – перекрывается канал приточки воздуха в квартиру, разница давлений сокращается и отработанные пары застаиваются в помещении.

Многие жильцы квартир сталкиваются с негативными факторами, свидетельствующими о проблемах вентиляционной системы:

  1. Ухудшение качественного состава воздуха. Дома испытывается нехватка кислорода, из-за переизбытка углекислого газа воздух становится спертым. «Тяжелая» атмосфера вызывает дискомфорт, головные боли и быструю утомляемость.
  2. Застой неприятных запахов. В «законсервированной» квартире долго удерживаются ароматы, сопровождающие жизнь человека. Вытяжные приборы на кухне или в санузле перестают полноценно функционировать.
  3. Высокая влажность. Явный признак проблемы – конденсат на окнах и мокрые углы на стенах. Впоследствии на поверхностях можно обнаружить черные точки – первые проявления плесени. В таких условиях отделка помещения напитывается влагой и постепенно разрушается.

Если вовремя не позаботиться о беспрепятственной и регулярной подаче уличного воздуха, то повышается вероятность аллергических и вирусных заболеваний.

Восстановление интенсивности движения воздушных потоков решает перечисленные проблемы.

Независимо от выбранного способа организации приточной вентиляции, необходимо обеспечить следующие стандарты воздухообмена из расчета на одного проживающего:

  • спальня, детская комната и гостиная – 30 куб.м/ч;
  • кухня – 60-90 куб.м/ч;
  • санузел – 25-50 куб.м/ч.

Требования к приточке воздуха для кухни зависят от вида установленной плиты. Точные нормы по санузлу определяются исходя из совместного или раздельного использования туалетной и ванной комнаты.

Если помещение не эксплуатируется для постоянного жилья, то кратность минимального воздухообмена для жилых и нежилых комнат снижается на 0,2 ч-1 и 0,5 ч-1 соответственно.

Полноценная информация о выполнении расчетов для устройства и модернизации вентиляции приведена в этой статье. Рекомендуем ознакомиться с полезными сведениями.

Способы повышения эффективности приточки

Различные методики, направленные на улучшение работоспособности приточной вентиляции, подразделяются на две основные категории:

  • мероприятия, повышающие поступление воздуха без нагнетающих устройств;
  • использование установок с принудительной подачей воздуха.

К первой группе относятся: ручное или автоматическое проветривание, монтаж оконного или стенового клапана.

Ручное проветривание. Открывание окна на 15 минут с периодичностью в 3 часа. Реализовать метод на практике практически нереально – постоянно открывать и закрывать окно некогда или некому. Альтернативный вариант – открытие створки окна в режиме микропроветривания.

Автоматическое проветривание. На откидную створку окна устанавливается сервопривод. Устройство программируется на открытие фрамуги через заданные промежутки времени или комплектуется погодным датчиком.

«Интеллектуальный» механизм реагирует на перепады влажности и изменения в атмосфере – во время дождя, сильного ветра или снега сработает датчик, и окно самостоятельно закроется.

Автоматическому способу проветривания присущи те же недостатки, что и ручному методу.

Оконный и стеновой клапан. Накладные и встраиваемые приточники выполняют одинаковую функцию – открывают доступ свежим воздушным потокам в помещение. Разновидности клапанов отличаются между собой характеристиками и технологией монтажа.

Монтаж стенового устройства сложнее, чем установка приточника на оконную створку, так как требует сверления сквозного отверстия через несущий конструктивный элемент здания. Изделия для окон дешевле стеновых аналогов.

Бесканальные устройства для притока воздушных струй в принудительном порядке:

  1. Проветриватели. По сути, это тот же стенной клапан только со встроенным вентилятором. Поступление свежего воздуха не зависит от внешних параметров атмосферы (температуры, давления), а определяется исключительно производительностью вентилятора.
  2. Бризеры. В отличие от проветривателей установка обеспечивает качественную многоступенчатую фильтрацию. Дополнительный плюс – наличие климат-контроля. Пользователь выставляет комфортную температуру, а «умный» прибор автоматически нагревает воздух.
  3. Кондиционеры с опцией подачи воздуха. Многофункциональные двухблочные сплит-комплексы с подмесом воздуха извне оснащены воздуховодом, соединяющим оба корпуса, а также системой фильтрации воздушных масс.

Перечисленные устройства монтируются без прокладки воздуховода и работаю на подачу воздуха в одну комнату. Для комплексного восстановления приточной функции вентиляции сразу в нескольких комнатах используют канальные системы.

Особенности канальных приточных систем:

  • высокая производительность;
  • возможность подогрева воздуха;
  • автоматизация управления;
  • достаточная шумоизоляция;
  • дороговизна комплектующих элементов;
  • сложность монтажа.

Канальная вентиляция редко устанавливается в квартирах. Приоритетные сферы применения: офисы, коттеджи и помещения общественного назначения.

О том, как проверить эффективность работы стеновых и оконных вентиляционных клапанов, вы узнаете, прочитав следующую статью.

Бюджетные варианты восстановления воздухообмена

В стеновых и оконных клапанах нет вентилятора. Приток воздуха происходит благодаря разности уличного и «домашнего» давления. Обязательное условие работоспособности накладных приточников – исправная вытяжная вентиляция.

Особенности разных видов оконных клапанов

Конструкция всех оконных климатических устройств очень проста. Типовой клапан состоит из воздухозаборника, телескопического канала и внутреннего блока.

Воздухозаборник устанавливается снаружи рамы. Внешний блок оснащен козырьком и решеткой, предупреждающей попадание насекомых вовнутрь. Телескопический канал врезается в раму, образуя сквозную щель для беспрепятственного поступления воздушной струи.

Читать еще:  Можно ли утеплить потолок фольгоизолоном?

Исходя из особенностей конструкции и способа установки, различают следующие климатические устройства:

Щелевые модели. Пропускная способность агрегата достигает 20-ти куб.м/ч – приток воздушных масс осуществляется через микро-отверстие высотой до 1,6 см и шириной до 4-х см. Прибор состоит из двух блоков, что усложняет его монтаж – требуется фрезеровка оконной рамы.

Фальцевые клапаны. Это самый доступный и простой способ проветривания комнаты. Приток воздуха осуществляется через прорези в притворе. Основной плюс моделей – возможность установки на эксплуатируемое окно без фрезеровки паза.

К числу дополнительных плюсов фальцевых моделей относятся: невысокая стоимость, сохранение звукопоглощающих и теплоудерживающих свойств ПВХ-стеклопакета и возможность автоматизации.

Накладные климат-изделия. Этот вариант редко реализуется в бытовых условиях из-за сложности монтажа – врезка клапана происходит на этапе сборки стеклопакета. Кроме того, изделие ухудшают тепло- и шумоизоляцию окна.

Накладные модификации нашли свое применение в производственных и складских помещениях. Производительность климатических устройств около 100 куб.м/ч.

В простейших моделях оконных приточников размер щели, а, следовательно, и интенсивность воздухопотока, выбирается вручную – регулируется положение задвижки. Высокотехничные приборы оснащаются датчиками влажности и атмосферных колебаний.

Стеновая модель: устройство и монтаж

Внешне стеновой клапан напоминает цилиндрическую колбу или широкую трубу, диаметром около 10-16 см.

Пластиковый воздуховод укомплектован следующими элементами:

  • теплоизоляционная прослойка – «рукав» проходит через всю колбу, предупреждая промерзание стены и снижая шумовой эффект с улицы;
  • фильтр – располагается на выходе воздуховода, реализует грубую чистку воздуха.

В некоторых моделях перед фильтром размещается уплотнительное (силиконовое) кольцо с заслонками. Предназначение детали – выравнивание воздушного потока в ветряную погоду.

При выборе приточного устройства прежде всего оценивается мощность и «рабочая» температура агрегата. В среднем, производительность стенового климат-изделия составляет 40 куб.м/ч. Этой величины достаточно для проветривания комнаты площадью 13 кв.м.

Диапазон значений температуры эксплуатации указывается производителем на упаковке или в инструкции к прибору. Для суровых климатических условий разработаны специальные модели, предупреждающие образование конденсата и появление ледяной пробки в канале.

С технологией монтажа стенового клапана наглядно ознакомит следующая фото-подборка:

Приточно-вытяжные установки

Приточно-вытяжные установки – функциональные, высокоэффективные системы для обеспечения и поддержания оптимального микроклимата в помещениях и зданиях жилого и нежилого назначения. Структура включает несколько элементов – каждый выполняет важную задачу: очистка, осушение, охлаждение, нагревание, отвод воздуха наружу, принудительная поставка чистого воздуха в помещение.

Оригинальный производитель оборудования организация, продающая под своим именем и брендом оборудование.

Паска́ль — единица измерения давления (механического напряжения)

Производительность воздуха м3/ час

Серия модели – классификатор, который отбирает определенную (коллекцию / серию) конкретного производителя. Данная функция ускорит поиск модели, которую вы ищите.

Состав — из какого материала сделано оборудование.

Рекуперато́р — теплообменник поверхностного типа для использования теплоты отходящих газов, в котором теплообмен между теплоносителями осуществляется непрерывно через разделяющую их стенку.

Тепловые завесы делятся на три типа:электрические, воздушные, водяные и газовые.

Установка может быть горизонтальной так и вертикальной, а также универсальной или напольной

Виды фильтров и улавливаемые ими загрязнения

Фильтры грубой очистки классы G1(EU1), G2(EU2), G3(EU3), G4(EU4)
Фильтры тонкой очистки классы F5(EU5), F6(EU6), F7(EU7), F8(EU8), F9(EU9)
Фильтры высокой эффективности** классы Н10(H10), Н11(H11), Н12(H12), Н13(H13), Н14(H14)

Вариант исполнения оборудования.

Вариант исполнения оборудования.

Шумоизоляция — дополнительное снижение уровня шума в оборудовании. Чаще всего оборудование сделано в звукоизолированном корпусе, которое и играет роль в звукоизоляции. Измерение шума выражается в децибелах.

ЕС-двигатели, или электронно-коммутируемые двигатели с постоянными магнитами, — это бесщеточные двигатели постоянного тока с внешним ротором, имеющие встроенную функцию управления и с возможностью непосредственного подключения к сети переменного тока. В отличии от традиционных двигателей, с трансформаторной или электронной регулировкой частоты оборотов, в ЕС-двигателях оптимальная и эффективная работа на любых оборотах обеспечивается электронной (бесконтактной) коммутацией.

Вентиляционная установка – это единое собранное оборудование, которое обеспечивает обслуживающее помещение вентиляцией по определенным параметрам. Комплектация бывает разная.

ErP – вентиляторы соответствующие требованиям Директивы по экологическому проектированию (ErP) о продукции, связанной с энергопотреблением, в которой установлены предельные показатели эффективности для вентиляторов.

Канальные вентиляторы — это наиболее распространенные устройства для вентиляционных систем, к тому же универсальные: могут подавать воздух в помещение и выводить его наружу. Они довольно компактны и легко встраиваются в вентиляционные шахты или воздуховоды.

Практичное и выгодное решение для помещений промышленного назначения, офисных и административных зданий. Наша компания предлагает широкий ассортимент установок, вентиляторов и комплектующих деталей для монтажа надежной и долговечной системы.

  • Цены приточно-вытяжных установок указаны в каталоге, зависят от технических особенностей и функционала.

Как выбрать установку?

Структура системы включает несколько взаимосвязанных функциональных деталей, которые вместе обеспечивают реализацию поставленных задач. В составе системы: вентиляторы, фильтры, звукоизоляторы, магистраль, клапаны, автоматические элементы для управления установкой. Чтобы купить приточно-вытяжные установки, обратите внимание на технические особенности устройств, соотнося их с задачами, которые они должны выполнять.

Чтобы установка была функциональна в конкретном помещении, нужно знать такие данные:

  • Назначение помещения, особенности состава воздуха;
  • Уровень пожароопасности;
  • Количество людей, которые будут находиться в помещении (особенно, для установок промышленного назначения);
  • Высота потолков и площадь помещений;
  • Тип здания – жилое или нежилое;
  • Набор задач, которые необходимо выполнять.

Особенности ассортимента

В каталоге представлена продукция отечественных и ведущих европейских производителей:

  • Blauberg – немецкий производитель высококачественного, инновационного оборудования для организации системы вентиляции для зданий жилого, промышленного, административного назначения. Бренд предлагает установки с рекуператорами, аксессуары, дополнительные приборы для вентиляционных систем.
  • Ostberg – один из известнейших европейских производителей вентиляционного оборудования. Предлагает широкий спектр специальной техники, которая оценивается высочайшими баллами – как пользователями, так и экспертами отрасли. Вытяжные установки SAU подходят для небольших помещений, характеризуются компактностью, низким уровнем шума, экономичностью. Приточно-вытяжные установки HERU – эффективное устройство высокого качества, отличается низким уровнем шума и экономичностью.
  • Arktos – производитель, который лидирует по объемам продаж в территории России. Торговая марка ориентирована на универсальность – предлагает установки, как для жилых, так и для промышленных зданий, помещений со специфическими условиями работы. Приточные установки Компакт – это продуманное решение для вентиляции зданий и сооружений различного назначения.
  • Systemair – крупная европейская компания, основанная в Швеции, известная в 45 странах мира. Долгие годы развития позволяют гарантировать качество продукции, функциональность, активно и эффективно применять современные технологии.
  • ГлобалВент – российский производитель, ориентированный на внутренний рынок и страны Азии, Европы. Основная направленность деятельности – разработка эффективных систем для вентиляции в жилых и нежилых помещениях.

Преимущества приточно-вытяжных систем

  • Высокий уровень функциональности: обеспечивают поддержание оптимального микроклимата по всем показателям, даже при закрытых окнах или их отсутствии;
  • Быстрое выведение отработанных воздушных масс;
  • Низкий уровень шума;
  • Возможность контроля влажности воздуха;
  • Стойкость к внешним воздействиям;
  • Разнообразие оборудования, которое позволяет подобрать модель для зданий специфического назначения;
  • Возможна дополнительная комплектация фильтрами или другими вспомогательными элементами;
  • Оснащение автоматикой упрощает регуляцию.

При помощи продуманной системы навигации вы можете легко подобрать модель по индивидуальным характеристикам.

Ссылка на основную публикацию
Adblock
detector
