Обратный клапан на вентиляцию прямоугольного сечения

Обратный клапан на вентиляцию

Установка обратного клапана — возможность избавиться от поступления в квартиру из вентсистемы отработанного воздуха с неприятными запахами.

В любом многоэтажном доме должны быть вентиляционные отдушины. Согласно плану, их установка предусмотрена в санузле, на кухне, в ванной комнате. У них имеется связь с вентканалами, которые проходят перпендикулярно от первого этажа до верхнего. Все квартиры по стояку подключены к этой системе.

Нарушение воздухообмена

Подчас из вытяжных каналов в квартиры начинает поступать неприятный запах. Некоторые владельцы помещений, не разбирающиеся в сути проблемы, принимаются перекрывать вентиляционные окошки или механическими задвижками, или картонками, наглухо прикрепляя их к стене.

Такая конструктивная ошибка чревата опасными последствиями. Функционирование вытяжки пресекать недопустимо! И не имеет значения, пользуется в данный момент хозяин квартиры ванной, туалетом, кухней, или он временно уехал, или же просто не желает мириться с временными неудобствами.

Схема организации вытяжной вентиляции в многоэтажном доме

За перекрытием каналов следуют:

  • нарушение нормального воздухообмена;
  • повышение влажности;
  • появление в комнатах спертого воздуха.

Единственный выход из ситуации

Решить проблему можно только одним способом: потребуется перекрыть движение поступающим извне воздушным потокам. При этом введенная система не должна мешать воздушным массам, заполнившим помещение, выходить наружу.

Задача решается установлением в вентиляционной системе обратного клапана.

Обычные причины возникновения обратной тяги

Поначалу потребуется разобраться в нюансах системы вытяжной вентиляции в многоквартирном доме. Только после этого удастся понять, почему воздух может проникать через отдушины в помещение, а не выходит по этому пути.

Чаще всего в современных конструкциях многоквартирных домов вытяжная вентиляция устанавливается по такой схеме.

Специальные приборы – анемометры, показывающие скорость отводимого воздушного потока

Создается общий вытяжной вентканал в виде:

Выстраиваются отдельные «каналы-спутники». Они подключены к общей вентиляционной отдушине.

Возводятся дома разных серий и типов. Так что ствол создается:

  • или общий для всех помещений (также к этой системе подключены все квартиры по стояку);
  • или из двух раздельных секций — для кухни и для санузла (туалет, ванна).

Правилами не предусмотрено, чтобы отдушина непосредственно входила в ствол. Конструируется наклонное соединение или вертикальный участок (схема — «елочка»). В результате отдельные каналы существенно влияют на функциональность друг друга. И если создаются соответствующие условия, начнет происходить непредусмотренное назначением конструкции перетекание воздушных потоков в помещения других этажей.

Тогда вместо вытяжки отработанного воздуха в отдушину, во внутрь квартиры начинают поступать из этой же отдушины отработанные воздушные массы с неприятными запахами. Они выходят из общего ствола. Фиксируется «опрокидывание тяги» (возникает так называемая обратная тяга).

Зимою по причине этого явления в помещение заходит холодный воздух. Тогда не только нарушается общая система вентиляции, но и большие средства тратятся на обогрев душного помещения.

Формирование обратной тяги непосредственно в системе

Проверка вентиляции с помощью листа бумаги

Эта проблема может быть и очень серьезной, и временной.

Причина первая. Естественная тяга обладает прямой зависимостью от перепада высоты, что начинается с расположения отдушины, а заканчивается устьем вентканала. При этом все прочие условия могут не учитываться, если являются идеальными. Показатели естественной тяги на первом этаже должны быть выше тех, что на верхнем.

Причина вторая. Вентканал зарос загрязнениями. Воздух, выводимый из квартиры (особенно из кухни), обильно насыщается влагой, испарениями с присутствием жира. Эта смесь частично оседает на стенах шахты, дальше к ней прилипает пыль, что приводит к постепенному уменьшению сечения прохода.

Причина третья. Достаточно серьезное влияние на уровень тяги может оказывать именно температура. Точнее сказать, влияет разница температур, фиксируемых в точке забора отработанного воздуха и в зоне устья вентканала. Зимой тяга усиливается, обычно система работает бесперебойно.

А вот в теплый период могут отметиться неприятные сюрпризы в виде обратной тяги из-за недостаточной циркуляции воздуха в самом канале. В нем прохладнее, чем на улице, вот воздух и застаивается или даже начинает циркулировать в обратном направлении.

Причина четвертая. В устье канала зимою воздух сильно охлаждается, его плотность существенно возрастает. Образовывается «воздушная пробка». Тогда тяга начинает слабеть, может «опрокинуться». Воздух поступает в отдушины помещений, расположенных на верхних этажах. А все «ароматы», что вырабатываются в квартирах нижних этажей, входят в помещения на средних этажах.

Причина пятая. Это обстоятельство касается старых построек. Их каналы были всецело рассчитаны на естественную вентиляцию. В дальнейшем жильцы стали устанавливать устройства принудительной перекачки воздуха. Достаточно в одной из квартир установить кухонную вытяжку, как сбалансированная работоспособность всей системы окажется нарушенной.

Причина шестая. Шахту можно проверить путем установления зеркала (такой способ проверки из квартиры признаётся оптимальным не во всех системах). Проход должен быть абсолютно свободным. Однако прохождению потока воздуха иногда мешает образовавшийся затор. Канал оказывается частично, а иной раз и полностью забитым крупногабаритным мусором. Причинами могут стать:

  • ошибки строителей;
  • недоделки горе-ремонтников (забыли убрать тряпку);
  • разрушение кирпичной трубы;
  • падение мертвой птицы, иного животного.

Причина седьмая. Нередко и внешние условия нарушают состояние тяги. К примеру, сильный ветер не позволяет воздуху выходить из системы. Причина в том, что обычная конструкция оголовок вентиляционных труб не обладает качественными дефлекторами.

В других случаях причиной становится снос строения вблизи многоквартирного дома или возведение новой постройки, спил деревьев или достижение ими определенной высоты. Образовываются мощные воздушные потоки, влияющие на свободный выход воздуха из вентсистемы.

Причины обратной тяги, вызванные проблемами в самой квартире

На эти причины следует обратить внимание и владельцам квартир, и собственникам частных домовладений.

Нарушается «золотое правило» баланса вентиляционных потоков: в каком объёме воздух поступает в помещение, в таком же он должен выводиться через вытяжной канал. Если же приток воздуха минимальный (вечно закрыты окна), тогда вентиляция в принципе не может работать.

Подключение больших вытяжек на кухнях с общим стоякам с каналами недостаточного сечения является распространенной причиной обратной тяги в старых многоэтажных домах

Приходится устанавливать приточные клапаны. Такие системы:

  • врезаются прямо в окна;
  • монтируются в отверстиях, пробуренных в стенах.

Хозяева устанавливают вент. коробы, к ним единовременно могут быть подключены все точки отвода воздуха:

  • вытяжка над плитой;
  • кухонная вентиляция;
  • вентсистема в санузле;
  • вентсистема в ванной.

Иной раз преобладание одного потока, связанное с подключением принудительной вентиляции, существенно влияет на все прочие потоки. Тогда воздух, предназначенный для отвода наружу, начинает перетекать в соседствующие помещения.

Все ситуации, перечисленные выше, удается положительно разрешить, если установить обратный клапан. Но это нововведение в систему только позволяет избавляться от неприятных проявлений обратной тяги. Причина ее возникновения всё же остается не устраненной.

Приточные клапаны отвечают за поступление воздуха в помещения

Разные типы обратных клапанов: принцип работы, устройство

И устройство обратного клапана, и принцип его работы не сложны. Благодаря простоте, система работает вполне надежно.

В воздуховод встраивается канал-затвор, способный функционировать только в одну сторону. Когда поток воздуха течет нормально, затвор остается открытым. Как только направление потока меняются, канал тут же перекрывается. Поддерживается автоматический режим работы.

При сохранении принципа работы, конструкции самих затворов различаются.

Одностворчатый обратный клапан

Одностворчатый обратный клапан

Устанавливается пластина (затвор), всецело перекрывающая вентканал. Крепится она на эксцентрично расположенной оси. Другими словами, одна из половинок затворки больше другой (тяжелее). Это способствует ее возвращению в закрытое положение (в исходное состояние), если не отмечается прямого тока воздуха через канал. По этой причине данные клапаны называют конструкциями гравитационного принципа действия.

Для домашних вентсистем изготавливают пластиковые варианты. При этом вес створки должен быть малозначительным, чтобы она могла открываться даже от естественной тяги в вентканале. Отсутствие тяги или обратное движение воздуха приводят к замыканию створки.

Одностворчатый обратный клапан на вентиляцию прямоугольного сечения

Двустворчатая модель обратного клапана

Их еще называют «бабочками». Они становятся похожи на мотылька, когда от центральной оси раскрываются полукруглые створки, словно крылья насекомого. Обычно створки клапанной системы оснащены пружинами, чтобы возвращать их в исходное состояние.

Читать еще:  Как утеплить плиту фундамента?

Двустворчатый обратный клапан на вентиляцию

Когда в воздуховоде создается поток определенной плотности, усилие слабенькой пружины преодолевается этим потоком. Тогда створка открывается, и этим обеспечивается нормальный проход. Напор усиливается — клапан открывается шире.

Многостворчатый обратный клапан

Эта конструкция подходит для системы, когда возникает потребность в перекрытии отдушины, имеющей большое сечение. Это устройство тем отличается от всех прочих, что его устанавливают на конце горизонтального вытяжного канала. К примеру, в точке выхода на улицу.

Как изготовить и установить обратный клапан самостоятельно

Шаг первый. Снимается вентиляционная решетка, прикрученная саморезами.

Шаг второй. Основу для клапана образует картонная рамка. Вырезать ее не составит труда. Ее размеры должны соответствовать размеру и форме вентиляционной решетки, ведь она будет находиться за этой решеткой.

Для этого следует уложить решетку на картонку и очертить размеры по периметру. Вырезается прямоугольник (обычно выход в канал имеет такую форму). Если потребуется, тогда производится дополнительная подгонка: картонный фрагмент должен до точности совпадать с формой решетки по внешней границе.

Шаг третий. Размечается картонное основание клапана. Поначалу на картоне намечается контур отдушины (по горизонтали и вертикали отступы от краев должны быть одинаковыми). Далее намечаются окошки клапанов.

От границы нужно отступить к центру 10 мм и вычертить 2 прямоугольника. Они и станут окошками клапанов. Эти отступы потребуются:

во-первых, для предоставления краям мембран возможности перекрывать поток обратной тяги, когда они прижмутся к картону;

во-вторых, чтобы мембраны при открытии не могли задевать стенок отдушины;

в-третьих, для крепления мембран.

Шаг четвертый. В центре — два прямоугольных окошка. Между ними следует оставить полосу — 15 мм шириной. На ней сойдутся эластичные мембраны, когда клапаны будут закрываться.

Линии разметки нанесены. По ним вырезаются два окошка, причем симметрично. Сквозь них станет поступать воздушный поток. Выкраивается два эластичных лепестка из пленки, что будут служить мембранами. Эти лепестки крепятся надежным клеем на картонное основание (по его внешним краям).

Шаг пятый. Проверяется работоспособность клапана. Его крепят на вентотдушину в том положении, в котором он будет пребывать постоянно. Для временного крепления используют саморезы, вставляемые в дюбель-пробки, предназначенные для постоянной фиксации решетки.

Что-то может помешать свободному ходу мембран, тогда эти незначительные недостатки устраняются. Проверять работоспособность клапана следует при открытом окне для активизации воздушных потоков и усиления тяги через испытываемую отдушину.

Шаг шестой. Только убедившись, что устройство действительно работает, можно заняться установкой пластиковой декоративной решетки на прежнее место.

Инструкция чистки кондиционера своими руками дома, читайте здесь.

Видео: Обратный клапан на вентиляцию своими руками. Легко и дёшево:

Обратный клапан на вентиляцию: 120 фото применения, устройство прибора и виды моделей

Проблема многих вентиляционных систем состоит в неспособности обеспечить нормальную вентиляцию в квартире. Их главное назначение в том, чтобы создавать воздушную тягу из помещения на улицу. Плохая вытяжка может создать тягу обратного направления. Поэтому возникает неприятный запах, особенно это заметно в помещении санузла. Установка обратного клапана на вентиляцию поможет устранить неприятное явление.

Обратный клапан – это устройство с механическими элементами, которые не дают воздуху двигаться по вентиляции в обратном направлении. Автоматическая работа является главным достоинством этой системы.

Обратный клапан работает в любой системе вентиляции. Функционален при механической и естественной тяге. Защищает вентиляционный канал от попадания насекомых, пыли, и не дает образовываться сквознякам.

Типы затворов на вентиляционном клапане

Затвор является главной составляющей любого клапана. Он регулирует движение воздуха в вентиляции. В обратных клапанах имеется два вида затвора. Один из них по форме похож на золотник, а другой имеет форму диска.

Эти два затвора используются в совершенно разных средах. Из них только дисковый тип затвора применяется в вентиляционных клапанах. Виды обратных клапанов на вентиляцию различаются по количеству створок, и внешней форме. Их створки крепятся на ось горизонтально. Количество створок может доходить до двух штук.

Сечение у круглого и прямоугольного клапана имеет разный диаметр. Пропускная способность также разного объема. Она и является главным критерием при выборе клапана. В зависимости от вентиляционной системы, можно подобрать пластиковый или металлический клапан.

Эффективная пропускная способность клапана 4-6 м/с, подобного типа часто используется в быту. При работе не издает шума. Его установка не так сложна, поэтому можно монтировать самому или приобретать вместе с вытяжкой.

Все круглые и прямоугольные обратные клапаны могут быть с подогревом. Подогрев и электродвигатель не дадут скопиться конденсату внутри вентиляции, и ее каркас не покроется льдом во время морозов.

Составные элементы обратного клапана

Чтобы понять, как работает обратный клапан вентиляции, нужно разобраться в его конструкции. Она состоит из захлопывающегося диска, который крепится на оси, это дает ему возможность свободно двигаться. Чтобы клапан мог закрыть вентиляцию после остановки электродвигателя, устанавливается отвес.

Популярной моделью обратного клапана, является тип «бабочка». По центру сечения крепится ось, на которой держатся составляющие затвор – две лопасти. Они захлопывают клапан после остановки вентилятора. Некоторые типы снабжаются шумоизолирующими уплотнителями.

Также эффективен клапан типа «жалюзи». Количество лопастей у него в разы больше. Крепятся они на горизонтальных осях.

Бюджетный вариант вытяжного клапана

Если хочется сэкономить деньги и есть подручные материалы, то можно сделать обратный клапан для вентиляции своими руками. В качестве основания можно взять толстый пластик. Для того чтобы вытяжное отверстие перекрывалось, крепится тонкая пластина. На ней прорезается отверстие под вентилятор. Просверливаются дырочки для крепления на стену, и для вентилятора.

Для плотного прилегания вентилятора к основанию используется прокладка. При помощи нее весь нагнетаемый воздух от вентилятора будет уходить в вентиляцию.

Основание решетки закрывают мелкой сеткой, так чтобы все отверстие в нем было перекрыто. Тогда насекомые не смогут попасть внутрь дома. Такая сетка, со временем будет забиваться пылью и прочими мелкими частицами. Ее следует заменять или чистить от грязи.

Для створок подойдет толстый полиэтилен. Он должен быть гладким и ровным со всех сторон. Полная герметичность отверстия в основании не даст образоваться обратной тяге.

Лучше ограничиться двумя створками. Их нужно прикрепить скотчем параллельно по краям. Зазор между стеной и самодельным вытяжным клапаном, следует устранить с помощью клейкой двусторонней ленты.

Такое устройство при надлежащем уходе прослужит долго, и избавит от неприятных запахов канализации.

Для визуального ознакомления, можно посмотреть фото обратных клапанов на вентиляцию. Сделать правильный выбор бывает не просто. Затвор на клапане должен быть очень чувствительным и реагировать на малейшее движение воздуха.

Если в квартире есть проблемы с тягой, лучше совместить обратный клапан с устройствами принудительной вентиляции. Сделать незаметной конструкцию помогут вентиляционные решетки.

Как сделать обратный клапан для вентиляции своими руками? Особенности установки

Системы вентиляции обеспечивают правильную циркуляцию воздуха в помещении, выводят посторонние запахи и снижают влажность. Под воздействием нескольких факторов система становится неисправной, движение воздушного потока идёт в обратном направлении, втягивая грязный воздух со стороны улицы. Для исправной работы вентиляции потребуется установка обратного клапана.

Как установить неисправность системы в квартире?

При исправной работе вентиляционной системы вытяжка выводит посторонние запахи и влагу на улицу. В период неисправности в вентиляционном канале образуется обратная тяга, перенаправляющая воздушный поток в противоположную сторону — из помещения на улицу. Из-за сбоя зимой в помещение направляются холодные потоки воздуха, возвращаются продукты горения при работе дымовых труб, образуются посторонние запахи.

Факторы, способствующие неисправности:

  • нарушения в расположении труб вытяжного канала;
  • наличие нескольких вытяжек;
  • увеличенная мощность вытяжки в одной из квартир многоэтажного дома;
  • поломка, засор вытяжки;
  • печное отопление, увеличивающее тягу в трубе;
  • изменения рельефа здания с внешней стороны.

Для перенаправления тяги потребуется установка обратного клапана.

Рекомендуется установка обратного клапана для профилактики при проектировании и монтажа вентиляционной системы.

Как работает воздушная заслонка?

Принцип действия основан на автоматическом срабатывании шторки при воздействии воздуха в направлении к выходу канала в помещение. При нормальном движении в канале увеличивается давление на входной клапан, что приподнимает затвор. Обратный поток и снижение давления заблокирует створку. Конструкция и комплектующие устройства:

  • прочный корпус круглой, квадратной или прямоугольной формы;
  • механизм затвора — диск, мембрана, жалюзи;
  • ограничитель, регулирующий градус раскрытия створки;
  • пружина, регулирующая положение затвора в самозахлопывающихся системах.

В зависимости от направления воздуха створки принимают закрытое или открытое положение. Осевой стержень размещён по центру клапана, регулируется ограничителем, блокирует вентиляционное отверстие при вытяжке воздушного потока. При правильном монтаже и направлении тяги устройство не оказывает сопротивления для движения воздушного потока.

Классификация устройств

Так как обратный клапан устанавливается в вентиляционный проток, устройство классифицируется по форме, конструкционному исполнению и способу установки в зависимости от геометрии вентиляции.

Форму обратного клапана подбирают в зависимости от эксплуатационного назначения и сечения воздуховода. Выпускаются модели двух форм:

  • круглые — распространены для вентиляционных систем бытового назначения в помещениях с риском загрязнения и влажности;
  • прямоугольные — используются в промышленных и коммерческих структурах либо для наружной установки по периметру решётки.
Читать еще:  Как утеплить и оштукатурить деревянный дом снаружи?

Для круглых клапанов распространены размерные сетки с диаметром 10–20 см. По промышленному назначению диаметр достигает 100 см.

По материалам

Для изготовления клапанов используются:

  • пластик или пластмасса — доступны, эстетичны, в разном цветовом диапазоне, могут декорироваться;
  • оцинкованная сталь — долговечны, устанавливаются в промышленных помещениях либо с внешней стороны здания, пожароустойчивы;
  • комбинированные — корпус изготавливается из оцинкованной стали, заслонка — из пластика, пригодны для помещений с естественной вентиляцией, так как реагируют на незначительные колебания воздуха.

Корпусы изготавливаются из чугуна, латуни, легированной или нержавеющей стали. Латунь и чугун дешевле, корпусы из стали отличает широкая размерная сетка.

По конструкционному исполнению

По конструкционному исполнению модели подбираются в зависимости от эксплуатационного назначения, напора тяги, геометрии вентиляционного выхода.

  1. Лепестковые. Одностворчатые гравитационные клапаны, открывающиеся под давлением воздуха. Работают за счёт смещения диска по оси внутренней камеры или воздействия на внешний противовес. Не рекомендуются в помещениях с естественной вентиляцией из-за незначительного сопротивления створки.
  2. Бабочка. Двустворчатый клапан с пружинным механизмом. Применяется при ручном управлении вентиляцией (включении/отключении), так как функционирует независимо от гравитационного воздействия. Может фиксироваться под углом. Применяется в системах с сильным напором воздуха.
  3. Жалюзи. Многостворчатый гравитационный клапан с защитной решёткой, напоминающей оконные жалюзи. Монтируется снаружи по периметру вентиляционной решётки. Располагается в стенах промышленных или жилых помещений для защиты коммуникаций. Подходит для наружного вывода, так как устойчив к температурам.
  4. Мембрана. Гравитационный клапан, в качестве шторки использует гибкую пластину, зафиксированную по диаметру клапана. Во избежание деформации при сильном напоре воздуха подбираются модели, укреплённые рёбрами жёсткости. Чувствителен к колебаниям воздуха, подходит для помещений с естественной вентиляцией.

Дополнительно учитываются скорость воздушного потока в канале, площадь помещения. Если клапан монтируется снаружи здания, рекомендуется установка «жалюзи». При естественной вентиляции применяются устройства с низким сопротивлением затвора — лепестковые, мембранные.

По способу монтажа

Выбор по способу установки зависит от геометрии решётки воздуховода и возможности монтажа клапана в определённом направлении.

  • Для исправной работы лепестковые и мембранные клапаны монтируются строго в вертикальном или горизонтальном направлении, проверяются строительным уровнем.
  • Строение «бабочки» допускает размещение под углом.
  • «Жалюзи» устанавливаются горизонтально, перекрывая вентиляционную решётку.

По методу регулирования

По методу регулирования бывают ручными и автоматическими.

Системы, срабатывающие при включении вентиляции, например, «бабочка», регулируются вручную, так как не задействуют гравитацию при работе.

Как самому сделать затвор?

Из-за низкой цены промышленной продукции необходимости самостоятельного изготовления клапана нет. Необходимость такого решения обуславливается нестандартной резьбой вентиляционного короба. Самостоятельно своими руками изготавливаются мембранные клапаны, реже — лепестковые.

В целях предотвращения образования щелей учитывается плотность прилегания затворной пластины к стенам корпуса, чем исключается образование шума при работе затвора.

Необходимые инструменты и материалы

Для изготовления корпуса потребуется пластик или текстолит, перекрывающий выход вытяжки, толщиной не более 0,5 см. На основании формируется сетчатая разметка размером с отверстие вентиляции. На неё крепится мембрана. Необходимые материалы:

  • резиновая прокладка в месте присоединения мембраны к основанию для шумоизоляции;
  • мелкая пластиковая сетка, капрон по периметру разметки для предотвращения проникновения насекомых;
  • полиэтилен, лавсановая плёнка в качестве мембраны.

Для монтажа понадобятся:

  • перфоратор;
  • шлифобур (для сверления бетона);
  • дюбели;
  • полуцилиндрические саморезы.

Как установить устройство?

При наличии нескольких отверстий под вытяжку клапан фиксируется на ветку соединения точки воздухозабора и основного канала либо на месте выхода вентиляции. Для установки клапана в пространстве вентиляционной шахты потребуется демонтаж вентиляции. Этапы работ при внутреннем монтаже:

  1. Поместите клапан в пространстве вентиляционной камеры.
  2. Сделайте разметку на стенах колодца в местах отверстий.
  3. Удалите устройство.
  4. Просверлите отверстия по разметке перфоратором, для сверления бетона воспользуйтесь шлифобуром.
  5. Установите дюбели в отверстия.
  6. Плотно зафиксируйте клапан в камере.
  7. Закрепите его саморезами.
  8. Обработайте щели силиконовым герметиком.
  9. Установите вентиляционное устройство.

Для наружного монтажа используют устройства с прямоугольным корпусом. Размеры подбирают по площади решётки (для «жалюзи») или по диаметру выходного канала. Этапы:

  1. Приложите клапан к выходному каналу.
  2. Сделайте разметку по четырём углам фиксации в местах отверстий.
  3. Просверлите отверстия.
  4. Вставьте дюбели.
  5. Зафиксируйте клапан саморезами.
  6. Обработайте места присоединения силиконовым герметиком.

При выборе обратного клапана руководствуйтесь размерами вентиляционного выхода, его геометрией, способом установки. Для повышения эстетики воспользуйтесь декоративными решётками, которые фиксируются на поверхности клапана. Наружные и внутренние изделия нужно очищать от грязи, пыли, чтобы избежать засорения и снижения функциональности.

Клапан обратный прямоугольный

Каждая система вентиляции нуждается в специальных приспособлениях, предназначенных для перекрытия или регулирования воздушных потоков. Наиболее распространенным устройством для решения этих задач является клапан обратный прямоугольный, предотвращающий движение воздуха в сторону отключенных вентиляторов и отдельных зон воздуховодов.

Клапан прямоугольный для вентиляции имеет достаточно простую конструкцию, поэтому удобен в эксплуатации. Его можно устанавливать в любых вентиляционных системах.

Составные части прямоугольного обратного клапана:

  • корпус;
  • фланцы для фиксации изделия в воздуховоде;
  • полотно для регулировки мощности потока переносимой среды;
  • полуоси для соединения полотна и корпуса;
  • противовес для стабильности полотна.

Разновидности клапанов

Существуют несколько модификаций прямоугольных обратных клапанов, различающихся по габаритам.

По назначению данные изделия делятся на:

Гравитационные клапаны предназначены для ограничения перемещения переносимой среды при выключении вентилятора, тогда как регулируемые, исходя из названия, управляют мощностью воздухопотоков.

Для покупки вентиляционного обратного клапана прямоугольного сечения воспользуйтесь формой заказа, позвоните по телефону +7 (495) 283-08-33 или напишите на почту info@pcventas.ru. При необходимости мы изготовим для вас изделия нестандартной формы.

Установка рычага в зависимости от пространственного расположения клапана

1) Ось вращения заслонки горизонтальна, воздуховод горизонтальный.
Натяжка пружины не должна препятствовать возврату заслонки в исходное положение.

2) Ось вращения заслонки вертикальна.
Натяжка пружины должна обеспечивать возврат заслонки в исходное положение.

3) Ось вращения заслонки горизонтальна, воздуховод вертикальный, поток снизу. Натяжка пружины должна обеспечивать возврат заслонки в исходное положение.

4) Ось вращения заслонки горизонтальна, воздуховод вертикальный, поток сверху. Натяжка пружины должна обеспечивать возврат заслонки в исходное положение.

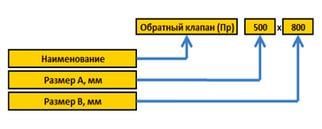

Образец заказа

© Торгово-производственная компания ПК Вентас (PC Ventas) — производство и поставка воздуховодов, деталей систем вентиляции, изоляционных материалов, крепежей, станков 2010-2019.

Вентиляционный обратный клапан: назначение, виды, установка

Жители квартир многоэтажных домов часто сталкиваются с тем, что запахи от соседей по вентиляционным каналам попадают к ним в помещения. Неприятная ситуация, с которой поможет справиться обратный клапан на вентиляцию. Как он выглядит, как устроен и куда его ставить, и будем обсуждать.

Для чего нужен на вентиляции обратный клапан

При нормальной работе вытяжной вентиляции, воздух движется из помещения на улицу. Вытяжные отверстия располагают «в грязных либо влажных» помещениях — санузле, кухне. Задача этой части вентиляционной системы — вывести запахи и излишнюю влажность на улицу. Но иногда возникает ситуация, когда через вытяжную вентиляцию воздух идет в обратном направлении — поступает в помещения. Этот момент называют опрокидыванием тяги и с этим явлением стараются бороться.

Обратный клапан на вентиляцию нужен для нормальной работы системы

Почему надо бороться с обратной тягой? В случае с квартирами, это чревато поступлением запахов от соседей, что весьма неприятно. Если рассматривать частные дома, в них порции наружного воздуха зимой снижают температуру. Второй момент более опасен и неприятен — при обратной тяге может тухнуть котел, из дымовой трубы могут возвращаться в помещение продукты горения (и угарный газ тоже). В любом случае, обратное движение воздушного потока — это некорректная работа системы вентиляции и с этим явлением надо бороться. Обратный клапан на вентиляцию как раз и ставят, чтобы перекрывать движение воздуха в неверном направлении.

Устройство и принцип работы

Обратный клапан на вентиляцию чаще всего представляет собой отрезок трубы круглого или квадратного сечения. В этом отрезке подвижно — обычно на оси — установлен кусок материала (металл, пластик, слюда) подходящей формы. Это и есть сам клапан. В закрытом состоянии он полностью перекрывает сечение трубы, в открытом должен создавать как можно меньшее сопротивление. Чтобы все работало правильно, надо ставить его так, чтобы при возникновении обратного потока воздуха, клапан закрывался.

Это обратные клапаны на трубу воздуховода

На вентиляцию ставят не только клапана в трубу — есть варианты для вентиляционной решетки и вентилятора. В случае с вентрешеткой, может использоваться тонкая пластиковая или слюдяная мембрана, которая крепится к решетке. Встречается еще клапан-бабочка и планки типа жалюзи. Такого же типа может стоять клапан обратного потока воздуха на вытяжном вентиляторе.

Принцип работы этого устройства прост: при нормальном движении воздуха клапан открыт и создает небольшое сопротивление потоку воздуха. При возникновении обратной тяги он закрывается, предотвращая поступление посторонних запахов или холодного воздуха с улицы в помещение.

Читать еще:  Как утеплить полностью стеклянный балкон?

Неприятности, которые могут возникнуть

Вроде все понятно и логично: посторонние запахи в квартире — это очень неприятно. Опрокидывание тяги в частном доме не менее неприятно, но еще и опасно. В принципе, при правильно рассчитанной системе, таких явлений возникать не должно и с причинами возникновения надо бороться. Но не у всех есть возможности и ресурсы. Проще поставить обратный клапан для вентиляции. Это так, но есть нюансы, которые стоит знать.

  • Установленный в вентиляционное отверстие клапан мешает естественной вентиляции. Если вы хотите, чтобы работала естественная вытяжка, надо продумать подключение так, чтобы клапана не мешали.
  • Даже «тихие» клапана из пластика, при закрытии хлопают, издавая порой довольно громкие звуки. Эти хлопки тем сильнее, чем сильнее тяга. При переменном ветре они очень сильно раздражают. Так что надо будет что-то придумать, чтобы клапан был «тише».

Это самый тихий клапан — эластичная мембрана, но не слишком надежный

  • Некоторые вентиляторы или кухонные вытяжки имеют встроенный обратный клапан. Если штатный вас по каким-то причинам не устраивает, его надо удалить. Тогда можно ставить отдельный. Два клапана на одном канале могут «не ужиться». Вернее, вытяжной канал вряд ли будет работать.
  • Для нормальной работы обратный клапан надо регулярно обслуживать — чистить, проверять, смазывать оси. С учетом того, что к нему не всегда легко подобраться — это как минимум, неудобно. Так что предусмотрите возможность доступа для чистки и ревизии.
  • Как видите, поставить обратный клапан на вентиляцию — не значит решить проблему раз и навсегда. Придется следить за состоянием системы и мириться с недостатками этого решения.

    Обратный клапан на вентиляцию может быть сделан из металла или пластика. Металл — это чаще всего оцинкованная, реже — нержавеющая сталь. Есть еще немногочисленная группа с пластиковым корпусом и металлической заслонкой — называется чаще всего «комбинированный обратный клапан для вентиляции».

    Обратный клапан на вентиляцию делают из пластика и металла

    Как выбрать по этому признаку? Просто. Выбираете тот материал, из которого у вас сделан воздуховод. Могут быть модели круглого или квадратного сечения. Тут снова-таки выбираем ту же форму, что и у имеющихся/планируемых воздуховодов. Благо, размеры соответствуют стандартным трубам, используемым для воздуховодов.

    Способ открывания

    Открываются обратные клапаны могут по-разному:

    • Ручные. Заслонки открываются или закрываются вручную, для этого у них есть специальный рычаг. Это не слишком удобно, кроме того, из-за конструктивных особенностей они не отличаются герметичностью, так что полностью блокировать проникновение посторонних запахов не могут.
    • С электроприводом. Принудительно открываются одновременно с включением вентилятора или вытяжки. Пригодны только для систем вентиляции с принудительным удалением воздуха (без естественной циркуляции).
    • Механические. Самый распространенный тип. Открываются и закрываются от движений воздуха. Ставятся как в паре с вентилятором или вытяжкой, так и на естественную вентиляцию.

    Кроме механических, есть с ручным открыванием и электромеханическим

    Ручной обратный клапан можно поставить на вытяжную трубу с принудительным отведением воздуха, выходящую на улицу. Так иногда делают — выводят не в вентканал, а на улицу через стену. В этом случае лучше иметь заслонку, которая будет открываться только на время работы вытяжки. Можно, конечно, поставить нормально закрытый клапан, но в холодное время он обмерзнет и перестанет выполнять свои функции. Поэтому ручное открытие в этом случае надежнее.

    Если вытяжка выведена на улицу через стену

    Самые распространенные — механические обратные клапаны. Их устанавливают примерно в 90% случаев. Конструктивно они могут быть разных видов. Вот о них и поговорим подробнее.

    Формы механических клапанов

    В обратном клапане могут быть установлены разные заслонки. От формы заслонки во многом зависит усилие, при котором она будет отодвигаться. Если клапан будет работать с вентилятором или вытяжкой, важно чтобы самый слабый режим работы вентилятора мог открыть заслонку. Говорят, что вентилятор должен продавить клапан. Если вы хотите сохранить естественную вентиляцию, необходимо чтобы заслонка могла «сработать» даже от несильного движения воздуха.

    Конструкции и формы механических обратных клапанов для вентканалов могут быть такими:

      С цельной поворотной заслонкой на оси (хлопушка). Чаще всего встречается именно этот вариант. Это диск или прямоугольный кусок, который подвижно закреплен на оси. Иногда ось проходит по центру, иногда смещена. Это довольно популярная модель, так как она не имеет пружин и может быть установлена в системе с естественной циркуляцией воздуха. Но есть проблема: при закрытии заслонки слышен хлопок. Чем сильнее тяга, тем громче хлопок. Это и днем–то раздражает, а ночью вообще мешает спать. Из-за этой особенности эту модель часто называют «хлопушка». Причем прокладки из резины и поролона не слишком спасают. При установке на естественную вентиляцию, ось ориентируют вертикально. Это важно, так как в таком положении усилие для открывания минимальное.

    Виды заслонок на обратном клапане для вентиляции

    Мембранный клапан выглядит таким подвижным

    Выбрать клапан на вентиляцию, действительно, непросто. Если руководствоваться тем, что использует большинство — придется остановиться на хлопушке. При всех ее недостатках, она работает надежнее, открывается даже при естественной вентиляции. Наиболее эффективный способ сделать хлопушку тише — взять силиконовый герметик, нанести его на упорное кольцо на корпусе (на диск не наносить, так как он станет тяжелее, значит, его будет сложнее повернуть). Диск клапана смазать мыльным раствором и прижать его к кольцу герметика — до начала полимеризации. Затем клапан отодвигаем, получаем уплотнительное кольцо, которое гасит хлопки. Результат — практически беззвучное закрытие, причем почти герметичное.

    Клапан на вентиляцию: где и как поставить

    Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

    Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

    Естественная вентиляция работает за счет перепада температур и разности давления

    В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе. Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять.

    Установка на кухне с вытяжкой

    При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.

    Как подключить вытяжку, чтобы осталась естественная вентиляция

    Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

    При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком. В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно.

    Для ванной и туалета

    Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

    Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

    Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

    Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

    Ссылка на основную публикацию
    Adblock
    detector
