Как снять диммер со стены?

Как разобрать выключатель света?

При эксплуатации бытовых сетей для подключения электрических приборов и освещения помещений используются коммутационные выключатели и розетки. Из-за естественного старения, аварийных режимов и чрезмерной нагрузки выключатели могут выходить из строя. Поэтому нередко может возникать вопрос о том, как разобрать выключатель света своими руками.

Зачем разбирать выключатель?

Наиболее частыми причинами являются:

  • Преображение эстетического вида путем замены устаревших моделей более современными;
  • Появление неприятного запаха гари от выключателя или его чрезмерный нагрев;
  • Не включается или барахлит прибор освещения, работающий от выключателя;

Поэтому разборка выключателя света обуславливается либо какой-то аварийной ситуацией, либо его моральным износом. Рассмотрим порядок разборки выключателя.

#1. Отключите напряжение

Рис. 1: отключить двойной автомат

Главным шагом, до того, как разобрать выключатель, является снятие напряжение со всех токоведущих элементов, которые задействованы в электроснабжении. Как и при разборке розеток, лучшим вариантом обесточивания является отключение вводных автоматов. Если у вас автомат разрывает сразу два провода – и фазу, и ноль, то после его отключения можно сразу разбирать выключатель.

Рис. 2: отключить одинарный автомат

В случае если на вводе находится один автомат и вам неизвестно, отключает он фазный провод или нет, то после его переключения необходимо воспользоваться индикаторной отверткой. Которая позволит определить наличие или отсутствие потенциала в сети. Если потенциал все еще находится на электрическом проводе, то необходимо отключить фазу на распределительном щите или воспользоваться диэлектрическими перчатками и защитными очками, когда будете разбирать выключатель.

Если в квартире установлен собственный распределительный щиток, в котором не подписаны автоматы и вам неизвестна схема подключения, тогда поочередно отключайте каждый автоматический выключатель и наблюдайте за состоянием лампочки при включенном выключателе. Если же выключатель сломан и у вас нет возможности подать напряжение на лампочку, воспользуйтесь индикатором для проверки напряжения в соседних розетках, а при отсутствии таковых отключайте напряжение в квартире полностью. Или используйте диэлектрические перчатки.

Рис. 3: Используйте диэлектрические перчатки в случае, если обесточить выключатель не получается.

#2 Снимите клавиши

В большинстве случаев, чтобы разобрать современные выключатели, необходимо демонтировать клавиши. Так как они выполняют роль декоративной панели, скрывающей место крепления самого выключателя к стене или коробке. В некоторых старых моделях демонтаж клавиши не требуется, так как у них точки крепления расположены прямо на корпусе, а клавиша выполняет только свою непосредственную функцию.

Рис. 4: современный двухклавишный выключатель

Посмотрите на рисунок, здесь приведен пример двухклавишного выключателя. В модели с большими клавишами, которые занимают значительную площадь устройства, необходимо слегка надавить с одной из сторон клавиши, зафиксировав ее в крайнем положении, и потянуть на себя.

Рис. 5: потяните клавишу на себя

В некоторых конструкциях переключателей для этого предусмотрено даже небольшое углубление, в которые удобно поставить пальцы и оттуда уже снимают клавиши.

Рис. 6: клавиша легко отделилась

Если потянуть клавишу пальцами не удается или прилагаемого усилия недостаточно, можно воспользоваться плоским инструментом. Для снятия клавиши подденьте ее сбоку обычной отверткой.

Рис. 7: подденьте клавишу отверткой

При этом соблюдайте предельную осторожность, так как вы можете легко повредить клавишу. Разумеется, что устройство подготавливаемое к утилизации можно не жалеть, но в остальных ситуациях необходимо соблюдать предельную осторожность. При необходимости, поддеть клавишу можно поочередно с разных сторон, чтобы обеспечить ее поступательное движение. В итоге вы должны удалить все клавишы.

Рис. 8: выключатель без клавиш

#3 Снимите крышку

В различных моделях крышка может быть зафиксирована при помощи:

  • Винтов крепления, вкручиваемых в панель; Рис. 9. Крепление крышки болтами
  • Пластиковых элементов крепления, которые вставляются в соответствующие пазы;
  • Специальной рамки, которая фиксирует крышку. Крепление рамки легко поддевается отверткой.

Рис. 10: крепление при помощи рамки

Посмотрите, рамка фиксируется при помощи небольших защелок, в данной модели их четыре. Для того чтобы снять рамку, достаточно поддеть две соседние, а остальные можно легко вытащить из мест крепления.

После того, как декоративная крышка и клавиша демонтированы, можно переходить к удалению самого корпуса механизма.

В случае наличия на старой крышке болтового крепления снаружи, начинать разбирать следует с удаления этих болтов.

Рис. 11: открутите болты на крышке

После чего переходите к откручиванию корпуса.

#4 Снимите корпус

Наиболее распространенным вариантом в новых клавишных выключателях является болтовое крепление, расположенное по краям корпуса, которое фиксирует весь механизм в коробке. Для удаления из корпуса поочередно откручиваются болты в точках крепления.

Рис. 12: открутите болты корпуса

Второй вариант фиксации – это пружинные распорки, которые помимо крепления в коробке позволяют еще и регулировать угол поворота основного блока автоматического переключателя. В такой ситуации при помощи отвертки распорки ослабляются до того момента, пока выключатель свободно не выйдет из гнезда. Это делается путем выкручивания болтов.

Рис. 13: ослабьте распорки

В моделях с креплением корпуса болтами также можно увидеть эти распорки, позволяющие регулировать угол поворота. Но откручивать их для того, чтобы разобрать устройство, не нужно.

Следует отметить, что в случае поломки, возможна ситуация, когда провода отгорели от крепления или они разболтались в местах обжима. Тогда сердцевина может выпасть из коробки. Такое падение при отключенном напряжении хоть и безопасно, с точки зрения поражения электрическим током, тем не менее, основная часть переключателя может пострадать при падении. Поэтому прежде чем вынуть механизм, в момент демонтажа его лучше поддерживать пальцами.

#5 Отключите провода

После того, как сердцевина выключателя вытянута из коробки, он должен остаться висеть на одних проводах.

Рис. 14: сердцевина на проводах

Поэтому, чтобы разобрать его далее, отсоедините крепление проводки от ламелей. Питающие провода могут иметь различный способ крепления к ламелям, из-за чего их отключение будет отличаться. Наиболее часто встречающимися вариантами являются:

  • Фиксация при помощи винтов – в этом случае их просто откручивают отверткой;
  • Фиксация при помощи зажимов – для того, чтобы разобрать крепление проводов, необходимо просто надавить на соответствующие рычажки.
  • При помощи обжимов – достаточно старый способ, в современных моделях не используется, так как разжать гильзу – достаточно трудоемкая задача и ее повторное использование не всегда возможно.
  • Посредством скрутки – правилами запрещено использование скруток, но на практике вы можете запросто столкнуться с таким соединением. Которое нередко и становится причиной неисправности или выхода со строя электрического выключателя.

Рис. 15: отключите провода

Следует отметить, что эту процедуру следует производить осторожно, чтобы мелкие детали не рассыпались. Если вашей целью была установка нового двойного выключателя, старый можно попросту выбросить. А если вы разбирали устройство для устранения какой-либо неисправности, то после отсоединения провода его необходимо осмотреть.

#6 Осмотрите выключатель

Если вашей целью было выявление каких-либо неисправностей, внимательно осмотрите места крепления выводов фаз. Возможно, на них будут хорошо заметны следы оплавления или окисления. При наличии термического разрушения пластика, можно сразу заменять весь выключатель. Места окисления могут обуславливать плохой контакт, поэтому их необходимо зачистить.

В связи с тем, что его стоимость относительно невысока, выполнять какие-либо замены деталей и мест крепления корпуса к испорченным деталям попросту нецелесообразно.

Также существует вероятность, что выключатель остался цел, а электрическая проводка пострадала от чрезмерного перегрева. В таких ситуациях вы можете наблюдать отжог токоведущих частей, оплавления изоляции и прочие повреждения. Эти факторы будут свидетельствовать о том, что может понадобиться замена проводки или какого-то ее участка.

Если все детали не содержат никаких следов подгорания, то возможно отсутствует контакт во включенном положении. Для проверки такой неисправности воспользуйтесь мультиметром и проверьте наличие или отсутствие контакта. В некоторых моделях достаточно просто добраться до механизма и восстановить его нормальную работу. Поэтому такую неисправность вполне возможно устранить самостоятельно.

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Читать еще:  Как собрать чугунную батарею отопления?

Как установить диммер — выключатель с регулятором освещения вместо обычного

Контроллер управления освещением (или просто диммер, от англ. dim — затемнять) — устройство, с помощью которого можно регулировать интенсивность освещения помещения. Он работает в соответствии с принципом импульсной модуляции тока, изменяет и регулирует напряжение источника света и соответственно яркость. Контроллер освещения постоянно подключен к электрической цепи, и после поворота ручки изменяется яркость лампы. Используя это электрическое устройство, пользователь может в соответствии с потребностями, установить желаемые условия освещения — от самого яркого рабочего света до мягкой романтической затемнённости. В случае со светодиодными лампами — настраивается иногда даже цвет свечения.

Контроллер освещения

Контроллер освещения — это тот же самый переключатель, только регулируемый (поворотом, касанием или нажатием). С его помощью он не только увеличивает или уменьшает интенсивность освещения, но также включает и выключает лампу. В отличие от обычного переключателя который механически соединяет / отключает электрическую цепь, контроллер постоянно подключен к сети 220 В.

Яркость освещения изменяется с помощью контроллера света

Диммер — экономически выгодное устройство — в нужное время он уменьшает освещение до 10-50%, а количество потребляемой электроэнергии уменьшается и время работы ламп накаливания соответственно увеличивается. Кроме того, таким плавным регулятором можно управлять сразу несколькими группами ламп.

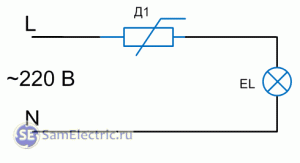

Схема подключения диммера

Следует помнить, что не все регуляторы одинаково соответствуют любым типам ламп — лампы с различными техническими характеристиками могут не всегда функционировать должным образом с выбранными регуляторами (особенно LED). Регуляторы различаются для ламп 12В и 220В.

Схема подключения диммера на 220В

Для большинства люминесцентных и светодиодных ламп обычные регуляторы не подходят. Именно поэтому они изготавливаются в различных типах — для «своего типа» ламп. На их корпусе обозначена возможность регулирования ламп накаливания.

Схема подключения диммера на 12В (светодиодные ленты)

Решающим фактором является количество электроэнергии, потребляемой лампочкой, то есть номинальная мощность. Каждый регулятор освещения имеет свои собственные пределы мощности, отмеченные на нем. Например, если контроллер обозначен 300 Вт, это означает что он подходит для люстры с лампами накаливания мощностью 60 Вт. Но на всякий случай лучше покупать контроллер с большей мощностью. Этот предел должен быть уменьшен примерно на 20%, если устройство установлено вблизи источника света или тепла.

Низкокачественные диммеры, изготовленные сомнительными китайскими производителями, часто создают лёгкий шум при уменьшении силы света и не отличаются долговечностью. Качественные устройства работают абсолютно без шума.

Различные модели контроллеров освещения отличаются своим дизайном. Круглая ручка ​​наиболее широко распространена. Другой тип — сенсорный контроллер с экраном, показывающим процент мощности на лампе. Более длительное касание экрана пальцами увеличивает яркость освещения. Есть также элементы управления освещением с помощью кнопки, которая коротким или длинным нажатием задает интенсивность освещения. И конечно есть регуляторы, которые можно дистанционно установить с помощью пульта дистанционного управления или по Wi-Fi через смартфон (интернет).

Независимо от того какой формы и модели контроллер освещения вы приобрели, методы их сборки и подключения к электрической сети 220V одинаковы (и похожи на обычный клавишный выключатель).

Как разобрать регулятор с ручкой

Самое главное — не забыть отключить электричество в квартире (нажатием автоматического выключателя). Во время установки устройства электричество не должно проходить через соединительные кабели. Было бы хорошо даже после отключения щитка измерить ток в розетке чтобы убедиться, что нет опасного напряжения на проводах в электрической коробке.

Прежде всего к электрической коробке где было решено установить регулятор света, необходимо ввести и разделить фазные проводники и нейтральный «нулевой» провод. Гораздо проще сделать это с помощью современных силовых кабелей — они имеют четкую систему цветовой маркировки: нулевой провод с синей изоляцией, фазный проводник — коричневый или черный, защитный провод заземления всегда имеет зелено-желтый цвет. Но если в монтажной коробке старые советские провода, определить какой из них фаза и ноль можно измерителем напряжения, например, с помощью индикатора — отвертки с неоновой лампой. Это и будет фаза. Если не загорается — это нейтральный проводник.

Контроллер освещения собирается поэтапно: сначала электронная панель с соединительными клеммами к которым подключены провода, затем верхняя крышка, заканчивающаяся регулирующей ручкой. Приобретенный регулятор должен быть предварительно разобран: отвинтите ручку, гайки и винты, фиксирующие крышку с панелью.

Монтаж регулятора и подключение к сети

Убедившись, что через провода нет электричества, вы можете смело снять изоляцию на 12-15 мм (сами провода должны выступать на расстояние 8-10 см из электрической коробки).

Необходимая длина проводов из стены — 8-10 см.

После выполнения этой операции (чтоб не вырвать провода лучше использовать специальные зачистные инструменты), проводник фазы соедините с зажимом регулятора, обозначенным буквой L (фаза). Иногда в других моделях зарубежных производителей он может быть отмечен стрелкой, направленной наружу — «выход» или буква P).

Подключение фазного провода к регулятору

Синий нейтральный провод присоединяется к клемме, обозначенной буквой N. Иногда в других моделях с маркировкой 0 или стрелкой, указывающей на клемму — «вход»).

Подключение нейтрального проводника

Заземляющий кабель обычно не участвует в подключении, поэтому его наконечник изолирован — вставлен в небольшой зажим (другие методы возможной изоляции смотрите тут).

Провод заземления изолируется с помощью отдельной клеммы

Если ваша модель контроллера света предусматривает это, заземляющий провод присоединяется к клемме на металлической панели, обозначенной таким знаком заземления.

Заземление регулятора 220В

Некоторые модели регуляторов должны быть заземлены подключением кабеля к их металлической панели.

Остается только вставить механизм регулятора с подключенными проводами в электрический короб и механически зафиксировать его там с помощью винтов и кронштейнов.

Механизм контроллера вставлен ​​в коробку

Важно правильно прикрепить панель, от этого зависит надёжность фиксации других частей регулятора и работы всего устройства.

Устройство завинчивается винтами

Установите верхнюю крышку на контроллер и закрепите ее отверткой (или защелками, в зависимости от модели диммера).

Устройство оснащено верхней крышкой, которая также должна быть закреплена винтом

Ручка вставлена ​​в нужное место на крышке регулятора.

Ручка вставлена и диммер собран

Теперь можно включить электрический ток в квартире и проверить, как работает установленный контроллер освещения.

Если устройство не заработало

Многие модели диммеров имеют свой предохранитель. Если не заработало найдите и проверьте его. Если что предохранитель можно легко заменить новым. Предохранители делятся на основе рабочей скорости (F — быстрого действия, M — нормальный, T — инерционный).

Чтобы сменить предохранитель, необходимо отключить электричество в квартире. После снятия ручки отвинтите винт и снимите верхнюю крышку. С помощью отвертки удаляется кронштейн предохранителя. После его замены кронштейн с ним вставляем на место.

После снятия крышки регулятора замените предохранитель

Крышка регулятора и ручка также возвращаются на своим места. Автоматический выключатель на щитке включает электричество в квартире.

Инструменты для установки контроллера

  • плоскогубцы и кусачки для снятия изоляции с проводов;
  • измеритель напряжения и фазы (вольтметр и неонка);
  • плоскогубцы для резки и зачистки проводов;
  • отвертка крестовая (в зависимости от модели контроллера).

Что касается монтажа самого пластикового короба в гипсокартонной стене, об этом есть отдельная подробная статья. А свои вопросы как обычно складываем в комментариях ниже.

Демонтаж выключателей света: снятие рамки и клавиш

Выключатели имеют достаточно продолжительный эксплуатационный срок, что позволяет воздержаться от регулярных ремонтов и разбора конструкции. Но если все же такая необходимость появилась, выполнять работу по демонтажу нужно крайне осторожно, придерживаясь алгоритма. В противном случае существенно возрастает вероятность повредить конструкцию и ее детали, поскольку на 90% выключатели состоят из пластика.

Причины демонтажа выключателя

Выключатели, если бережно к ним относится, прослужат не один год, возможно, десяток лет. Чаще всего необходимость демонтировать устройство появляется во время ремонта. Выключатели и розетки достаются из стены, чтобы последние можно было шпаклевать, равнять, красить, клеить и т.д.

Вторая распространенная причина – выход устройства из строя. Прежде чем демонтировать выключатель, важно убедиться, что проблема кроется именно в нем.

Существует большой ассортимент розеток и выключателей, которые оформлены в разных стилях. Пользуясь этим, домочадцы заменяют традиционные электрические приборы на новые, более креативные.

Инструменты и материалы

Перед тем как снять выключатель со стены, нужно подготовить требуемый рабочий инвентарь. Для ремонта понадобится:

  • нож для удаления изоляционного слоя;
  • индикаторная отвертка, оснащенная прорезиненной ручкой;
  • наждачная бумага;
  • крестообразная отвертка;
  • изоляционная лента.

Во время работы с электрическими приборами важно соблюдать технику личной безопасности. Демонтаж выполняют в средствах индивидуальной защиты, предварительно проверяя напряжение в рабочей области.

Этапы демонтажа выключателя

Алгоритм демонтажа для всех видов выключателей одинаковый. Чтобы в процессе не возникло трудностей, нужно следить за технологией и действовать последовательно.

Читать еще:  Как сделать гидроизоляцию подвала снаружи?

Подготовка

Для начала нужно убедиться, что причина мерцания света или его отсутствия в выключателе. Для этого проверяют освещение в соседних комнатах. Если свет отсутствует во всей квартире или доме, возможно, был превышена допустимая нагрузка на электрическую сеть. Это происходит из-за одновременного включения приборов: утюга, чайника, микроволновой печи, холодильника, водонагревательного бака. В таком случае нужно проверить вводный автомат.

Если свет отсутствует лишь в одной комнате, перечень возможных причин сужается. Первым делом нужно убедиться в целостности лампочки и работоспособности патрона. Если осветительный прибор исправен, остается демонтировать выключатель и внимательно изучить.

Предварительно нужно определить тип переключателя. Устройства делятся на следующие разновидности:

  • одноклавишный, двойной и трехклавишный;
  • проходной;
  • диммер;
  • импульсный;
  • сенсорный.

Наиболее распространенные выключатели в России – клавишные.

Отключение напряжения в сети

Прежде чем вытащить выключатель из стены, нужно отключить электричество. В каждом жилом и офисном помещении электрические провода разветвляются на несколько линий: выводы к электрической плите и другим мощным бытовым устройствам, а также розеткам и выключателям. На распределительном щитке питание освещения отключается автоматом, однако на выходе обязательно проверяется наличие напряжения.

Распространены случаи, когда после отключения автомата напряжение на выходе остается. Обусловлено это тем, что к автомату подключен нулевой провод, а не фазный. Скорее всего, схему щитка собирал неквалифицированный электрик. Такая схема вполне работоспособна, однако проводка освещения всегда будет пребывать под напряжением, следовательно, быстрее изнашиваться и выходить из строя.

Снятие клавиш с выключателя

Чтобы снять клавиши, потребуется плоская или крестообразная отвертка, а также портативный источник света и индикатор напряжения. С помощью плоской отвертки осторожно снимаются клавиши. Для этого острие вставляется между одной из клавиш и рамой. В этом случае отвертка служит рычагом давления. Приложив немного усилий, клавиша поддевается и с помощью пальцев извлекается из пазов. Вторая и третья клавиша (при наличии) снимается легче.

С помощью индикатора проверяется наличие напряжения на выходе, для этого отвертку прикладывают к каждому из контактов. Если переключатель расположен в затемненном месте, во избежание поломки и для удобства работы используют альтернативные источники света.

После съема клавиш приступают к проверке целостности контактов, а также наличия на них напряжения. На основании полученных данных можно убедиться в работоспособности устройства или его отсутствии.

Снятие рамы

Когда была проверена работоспособность устройства и появилась необходимость его полностью демонтировать, снимают не только клавиши, но и фиксирующую раму, которая удерживает декоративное обрамление.

Рабочий инвентарь потребуется все тот же, что и в предыдущем случае. Если выключатель прикреплен к стене с помощью крестообразных винтов, используется крестообразная отвертка.

Фиксирующая рама расположена сразу под клавишами, демонтируют ее при помощи отвертки. Удерживается она благодаря защелкам, установленным на корпусе. Поддеваются зубцы и пальцами натягиваются на себя. Также вместе с ним одновременно удерживается обрамление, в противном случае оно упадет вниз.

Действовать нужно осторожно: если неправильно рассчитать силу, конструкция может сломаться.

Распространенные ошибки и их последствия

Главное – действовать осторожно, чтобы пластиковая конструкция не треснула. Ремонту выключатели не подлежат, если нарушена целостность корпуса, потребуется приобретать новое устройство. Эта ошибка является самой распространенной при демонтаже выключателей из стен.

Вторая ошибка самая опасная, смысл ее заключается в пренебрежении правилами личной безопасности, что представляет угрозу здоровью и жизни человека. Прежде чем приступать к выполнению работы, нужно отключить подачу электроэнергии на квартиру и на выходе в рабочей области проверить напряжение. Если оно отсутствует, можно смело приступать к работе.

Если нет навыков в подобных вопросах и мастер не уверен, что справится с поставленной задачей, можно обратиться за помощью к квалифицированному электрику.

Выключатель легранд как разобрать

Чаще всего необходимость разобрать выключатель света возникает при его выходе из строя. Хотя конструкция изделия довольно простая, иногда производители (в основном Legrand, Schneider, Viko) в целях улучшения дизайна делают незаметными отверстия для демонтажа. Результатом может стать случайное повреждение корпуса либо длительное время поиска зажимов и разъемов. Чтобы читатели «

» не сталкивались с такой нелепой ситуацией, рекомендуем Вам просмотреть подробную инструкцию по разборке корпуса своими руками.

Итак, в исходном положении Вы имеете клавишный выключатель, надежно закрепленный внутри штробы. Для начала подготовьте инструмент для того, чтобы быстро разобрать корпус – индикаторную отвертку, которой будет вполне достаточно.

Инструкция по разборке выключателя света в квартире выглядит следующим образом:

  1. Отключите автомат, защищающий электропроводку от перегрузок сети и короткого замыкания.
  2. Убедитесь в отсутствии электроэнергии в помещении, используя индикаторную отвертку.
  3. Демонтируйте клавишу (-ши). Неважно, какой вид выключателя Вы используете: одноклавишный, двойной либо с тремя клавишами. Чтобы снять клавишу, необходимо сжать ее пальцами по бокам (посередине) и аккуратно извлечь из корпуса (как показано на фото). Иногда деталь прочно «сидит» внутри корпуса и чтобы ее достать необходимо поддеть один из краев отверткой.
  4. Снимите декоративную рамку. В некоторых случаях рамка закрепляется двумя болтиками изнутри, реже деталь держат пазы, на которые нужно слегка надавить отверткой, чтобы разобрать электрофурнитуру. Еще один вариант фиксации рамки – с помощью дополнительного элемента, который крепится в пазах суппорта.
  5. Достаньте «сердцевину» из подрозетника. По бокам корпуса установлено два винта, которые закрепляют механизм на стене. Все что нужно сделать – выкрутить их отверткой. Существует еще один вариант удерживания корпуса в подрозетнике – распирающими лапками. Их нужно ослабить, выкрутив по бокам болтики, которые регулируют угол распора.
  6. Отсоедините вводные жилы. Фаза, земля и ноль могут быть закреплены самозажимными клеммами либо винтовым зажимом. В первом случае нужно просто нажать на фиксирующие рычажки и вытянуть жилы с разъемов. Винтовые зажимы необходимо раскрутить отверткой и аккуратно извлечь провода.

Вот и вся инструкция по разборке выключателя света. Как Вы видите, ничего сложного в таком мероприятии нет.

Наглядные видео уроки позволят Вам более подробно увидеть все этапы раскручивания:

Видео инструкция: как разобрать одноклавишный и двухклавишный выключатель света

Разборка выключателя с розеткой в одном блоке

Как разобрать диммер (модель с регулятором света «крутилкой»)

Что касается ремонта (ради чего и нужно было разобрать выключатель света), то тут все сводиться к следующим действиям:

  • Если внутри корпуса видны последствия плавления механизма (пластик пожелтел, некоторые зоны обуглены), можете не задумываясь выбрасывать изделие и идти в магазин за покупкой нового. На сегодняшний день стоимость клавишного выключателя не слишком велика, а вот безопасность гораздо важнее!
  • Если видимых повреждений нет, попробуйте заново вставить жилы и тщательно затянуть их, т.к. возможно контакт просто ослабился, в результате чего и перестал работать выключатель. Если не помогло, скорее всего, причина в электропроводке, попробуйте прозвонить ее мультиметром, на основании чего и сделайте выводы.

После нахождения причины поломки, а скорее всего это слабый контакт, сборка осуществляется в обратном порядке. Надеемся, что теперь Вы поняли, как разобрать выключатель света своими руками!

Также читают:

  • Как снять точечный светильник
  • Как правильно перенести розетку
  • Как заменить электропроводку в квартире

Видео инструкция: как разобрать одноклавишный и двухклавишный выключатель света

Разборка выключателя с розеткой в одном блоке

Как разобрать диммер (модель с регулятором света «крутилкой»)

В настоящее время уже нет дефицита качественной бытовой электротехники, отличающейся высокой надежностью, однако со временем даже она может выйти из строя, особенно подвержены этому выключатели, из-за регулярного использования.

Если лампочка мигает на каком-то отдельном светильнике, то дело здесь вовсе не в скачках напряжения, а скорее всего в механизме выключателя, который следует осмотреть, при наличии соответствующего опыта конечно же.

Как разобрать выключатель Schneider Electric

Продукция данного производителя отличается высокой надежностью и не исключено, что причина некорректно работающего освещения кроется в плохом контакте не внутри, а на зажимах, что чаще всего и бывает.

Особенностью данных моделей является закрепление декоративной накладки не с помощью защелок, а классическим способом, с использованием винта. Для работы понадобятся:

  • отвертка-индикатор;
  • мультиметр;
  • монтажная отвертка.

Для того, чтобы добраться к винтам, необходимо сперва снять клавиши, винт удерживающий декоративную накладку можно не отвинчивать, так как доступ к фиксирующим лепесткам обеспечен с помощью монтажных отверстий. Ослабив лепестки, необходимо потянуть выключатель на себя.

Достаточно отсоединить линию идущую к светильнику, чтобы проверить работоспособность механизма. Сперва проверяют наличие потенциала на выходных зажимах, отверткой-индикатором, путем включения выключателя.

Дополнительно, при отключенном питании, необходимо мультиметром «прозвонить» каждый из контактов во включенном положении. При отсутствии признаков поломки в выключателе и нормальном состоянии контактов в местах соединения, неисправность следует искать в проводке или светильнике.

Как разобрать выключатель Makel

Продукцию данного производителя можно часто увидеть, как в быту, так и в общественных помещениях, благодаря высокой надежности и относительно доступной стоимости изделий.

Читать еще:  Как просверлить отверстие в углу стены?

При необходимости разобрать и отревизировать соединение, также не возникает каких-либо проблем, однако производитель предусмотрел некоторые особенности в конструкции.

Для извлечения выключателя из стены понадобится стандартный набор инструментов. Снятие клавиш производится довольно легко, а вот с декоративной накладкой, у обывателя ни разу не сталкивавшегося с таким типом выключателей могут возникнуть проблемы. Дело в том, что здесь производитель применил специальные зажимы из упругой проволоки, уходящие вглубь корпуса.

После того, как клавиши сняты, декоративную накладку необходимо без лишних усилий потянуть на себя, благодаря чему появится доступ к контактам.

Конструктивной особенностью этих выключателей, является и расположение винтов зажимов с тыльной стороны, поэтому доступ к ним возможен только после выемки всего корпуса из стены. Проверку контактов определяют визуально и с помощью мультиметра.

Как разобрать выключатель Legrand

Современные модели бытовых выключателей отличаются не только практичностью и удобством использования, но и миниатюрностью компонентов, благодаря чему они не занимают много места и имеют малый вес.

Электромеханические характеристики таких устройств позволяют выдерживать большое количество циклов работы, и обеспечивают легкий демонтаж устройства, в случае замены или ревизии.

Выключатели Legrand давно завевали своего потребителя высоким уровнем декоративности, при этом, чтобы провести ревизию соединения контактов, в случае исчезновения освещения, не составит большого труда.

Клавиша, или клавиши вынимаются без каких-либо чрезмерных усилий, путем надавливания на выступающую верхнюю или нижнюю часть, после чего снимается декоративная накладка и с помощью отвертки ослабляются фиксирующие лепестки, упирающиеся в стену.

Смотрите также:

Как подключить два выключателя?

Интересное по теме: Как выбрать выключатель?

Советы в статье «Как подключить двухклавишный выключатель?» здесь.

После ослабления выключатель необходимо потянуть на себя и когда контакты станут доступны, оценить визуально из состояние, здесь не должно быть нагара, если таковой имеется необходимо его удалить.

Целостность контактов проверяется с помощью мультиметра и если проблема в самом выключателе, то производится замена, в противном случае следует искать поломку в других частях схемы.

Ремонт диммера на симисторе

Поворотный диммер на симисторе. Его будем ремонтировать

В комментариях к статье, в которой я подробно рассказал про устройство и схему диммера, читатели часто задают вопросы по ремонту диммеров своими руками.

Поэтому я решил эту информацию дополнить и выделить в отдельную статью. Которую вы читаете сейчас.

Как всегда, будет много фотографий с пояснениями, ведь лучше один раз увидеть!

Будет показан пример, как я ремонтировал диммер своими руками. Будет и самокритика, и полезные советы.

Причины поломки диммеров

Чаще всего причиной поломки может быть превышение максимально допустимой нагрузки либо короткое замыкание в нагрузке. Превышение нагрузки бывает, когда например, любители хорошего освещения вкрутят слишком мощные лампы в люстры. Либо через диммер подключают несколько светильников, в сумме потребляющих слишком большую мощность.

К слову, при выборе диммера следует мощность выбирать с запасом 30…50%. Как повысить мощность диммера, будет рассказано и показано в этой статье.

Короткое замыкание возможно не только из-за неисправной проводки. Бывает, когда лампочки перегорают, в них происходит короткое замыкание (КЗ), в природу которого углубляться не будем.

Кроме того, в момент включения лампы накаливания через неё течёт ток, в несколько раз превышающий рабочий. Подробнее – в статье про сопротивление лампы накаливания.

Неисправности диммеров на симисторе

В результате КЗ и перегрузки, как правило, выходит из строя симистор. Это основная неисправность, она встречается в 90% случаев поломки.

Симистор – это главный элемент. Его отличительные особенности – три вывода и к корпусу прикручен радиатор. Наиболее часто встречаются модели ВТ137, BT138, BT139.

Неисправность симистора можно выявить мультиметром. Если прозвонить в режиме омметра сопротивление между выводами А1 и А2 (или Т1 и Т2, первый и второй вывод), будет от нуля до несколько ом. Вывод – симистор однозначно сгорел.

Бывает другой случай – симистор звонится нормально (бесконечное сопротивление), а диммер однако не работает (лампа не горит во всех положениях регулятора). Тут поможет только проверка, т.е. включение в реальную схему.

О замене симистора будет подробно сказано ниже.

Креме неисправного симистора, встречаются другие неисправности диммера:

  1. Выгорают силовые дорожки печатной платы. Это – следствие основной неисправности. Дорожки придётся восстанавливать перемычками.
  2. Нарушается механическая целостность регулятора (потенциометра, или переменного резистора). От частого и интенсивного использования, тут пояснений не надо.
  3. В диммерах, в которых есть предохранитель, перед ремонтом надо в первую очередь проверить его. Часто производитель прикладывает запасной, который хранится там же, в диммере, где и рабочий. Разумное решение. Был бы он в отдельном кулечке – обязательно бы потерялся.
  4. Механическое нарушение контактов и пайки печатной платы. В первую очередь – пайка контактов, куда прикручиваются провода. Так же бывает, что электронные элементы просто плохо пропаяны производителем.
  5. Неисправности отдельных элементов. В первую очередь – динистор, затем резисторы и конденсаторы.

Схема диммера

Прежде, чем ремонтировать, посмотрим на схему диммера. По сравнению с предыдущей статьёй про диммер, схему я немного переработал и уточнил. В прошлой статье схему оставил прежней. А в новой нумерацию деталей менять не стал, чтобы не вносить путаницу.

Схема диммера для ламп накаливания на симисторе

Диммер, который будем ремонтировать, имеет именно такую схему.

А что там свежего в группе ВК СамЭлектрик.ру?

Подписывайся, и читай статью дальше:

Порядок ремонта диммера

Теперь приведу пример, как заменить симистор своими руками, применяя дрель, паяльник, и обычную зубочистку.

Симистор можно заменить, открутив радиатор и выпаяв симистор из платы. Но радиатор сейчас приклёпывают. Заклёпка гораздо технологичнее и дешевле в массовом производстве.

Поэтому берём в руки дрель со сверлом диаметром 3,5…5,5 мм.

1 Высверливаем заклепку радиатора

Стрелкой показано направление сверла.

2 Снимаем радиатор с симистора

Радиатор снят, теперь надо аккуратно выпаять плохой симистор, минимально повредив плату. Рекомендуемая мощность паяльника – 25 или 40 Вт.

3 Выпаиваем симистор из платы. Обозначены выводы симистора – Т1, Т2, Gate.

Плюс к паяльнику, нужен опыт и сноровка.

Паяльником мощностью 60 Ватт и более можно запросто повредить плату.

Далее – подготавливаем место для нового симистора, используем для этого деревянную зубочистку:

4 Подготавливаем отверстия для нового симистора

5 Плата подготовлена

6 Место под новый симистор

Площадки слиплись, но это пока не важно.

А вот и друзья-симисторы, рядом динистор DB3:

7 Новые симисторы и динистор DB3

Симисторы (BT139, BT138, BT137) на фото все на напряжение 800 Вольт, максимальный рабочий ток соответственно 16, 12, и 8 Ампер.

Даташит можно будет скачать в конце статьи.

Теперь в эти сквозные отверстия вставляем новую деталь:

8 Симистор запаян

9 Обрезаем ноги (выводы))

Перемычка неудачная, надо было использовать проводок потоньше…

Внимательно проверяем пайку, чтобы не было замыкания между контактными площадками.

Дальше – монтируем радиатор. В домашних условиях дешевле и технологичнее использовать Винт, шайбу и гайку М3.

10 Осталось прикрутить радиатор

Теперь остаётся проверить работу в реальной схеме включения. Напоминаю, диммер включается точно так же, как обычный выключатель:

Включение лампочки через регулятор яркости.

Для схемы проверки использую лампочку любой мощности в патроне, провод со штепселем, и клеммник Ваго 222.

Ещё два диммера. Внешний вид печатных плат.

Бонусом – ещё фото:

11 Выгорела дорожка на плате

12 Плата диммера

13 Плата диммера, вид на симистор

Резисторы обозначены цветовой маркировкой. Выучили, как я рекомендовал?

14 маркировка на радиаторе

Поломанный диммер, симистор нужно менять

Поломанный диммер, симистор нужно менять

Обновление статьи от 12 апреля 2017

Читатель Сергей (см коммент от 12 апреля) отремонтировал диммер своими руками, но обратил внимание, что схема немного не стандартная. Схему публикую.

Схема диммера. Нестандартная?

Скачать справочную информацию по симисторам для диммеров:

• Динистор DB3 / Даташит, pdf, 183.12 kB, скачан:9087 раз./

Если будете покупать симистор, то на АлиЭкспресс в Китае такие стоят копейки, в данном случае по 10 руб/шт.

Ещё нужно учесть преимущество симисторов BTA перед BT – у BTA фланец (радиатор) изолирован от токоведущих частей, а это повышает безопасность!

Сходство диммеров и блоков защиты ламп

Блоки защиты ламп, которые плавно включают яркость ламп, я подробно описал в своих статьях про устройство и подключение и схему таких блоков.

Отличие диммеров и БЗ – только в способе управления. В блоках защиты симистором управляет контроллер по программе. А программа может быть любой, вплоть до волнообразного изменения яркости. Может быть управление любым аналоговым или цифровым сигналом. Был бы спрос.

Если Вам интересно то, о чем я пишу, подписывайтесь на получение новых статей и вступайте в группу в ВК!

Ссылка на основную публикацию
Adblock
detector
